9" Kit Peugeot 308 2007-2015 piano zwart RD4 SWI/PDC

9-inch radio-inbouwframe met aansluitset voor de radio en stuurwielbediening Peugeot

Veel autofabrikanten monteren eigen voertuigspecifieke radio's die visueel zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen voor het vervangen van een OEM-toestel.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het inbouwapparaat en voor het herstellen van voertuigfuncties, inbegrepen in de levering.

Neem de inbouwaanbevelingen van de afzonderlijke onderdelen in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen.

Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen.

Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd.

Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening op werking.

Let op:

CAN-bus

Aansluiting: 40-pins Quadlock Peugeot-stekker
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)
Aansluiting: OEM AUX > cinch(m) rood / wit
Aansluiting: cinch(m) geel niet gebruikt

blauw: +12 V antenne-afstandsbediening

Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 OEM-apparaat met volumeknop
Voertuigen met PDC achter

Voertuigen zonder Bosch OEM-apparaat
Voertuigen zonder Continental RD45 OEM-apparaat met volumeknop
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatie
Voertuigen zonder JBL OEM-geluidssysteem

Peugeot CC-voertuigen:
SWC Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC > artikel: 42a-1041-008

voertuigen met Continental RD45 OEM-autoradio met volumeknop:
SWC Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock PDC > artikel: 42a-1041-008

Voertuigen met PDC-schakelaar:
PDC-weergave moet zijn geactiveerd

Voertuigen met ECO-modus:
+12V-constantstroom, klem 30 van de accu, beveiligd met een zekering

9" tablet-toestellen met trapeziumvormige monitor
9" modulaire toestellen met trapeziumvormige monitor en Silverbox
9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren

Toestelmontage met individuele accessoires
Displaymontage met individuele accessoires

Bevestig het radiofrontpaneel met geschikte middelen extra in de radio-uitsparing
Pas de pasvorm indien nodig bij met gereedschap uit de werkplaats

Ondersteuning voor voertuiginstellingen (zie BDA)

Instellingen van de dimschakelaar voor de fabrikant van het achteraf in te bouwen apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 04/2011
Peugeot 308 (4/4 GTI/4 SW/4 CC) 05/2011 - 07/2015
Peugeot 408 2011 - 2021

Kleur: piano zwart

Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden beschikbaar gesteld:

Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking, klem 15
oranje: +12V verlichting, klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa (GND) handremsignaal

Belastbaarheid uitgangen: max. 250 mA

Stroomverbruik groter dan 250 mA:
1 relais: spoelweerstand min. 75 ohm
2 relais: spoelweerstand min. 150 ohm

Stuurwielbediening

PDC achterzijde ondersteund
Voertuiginstellingen worden ondersteund

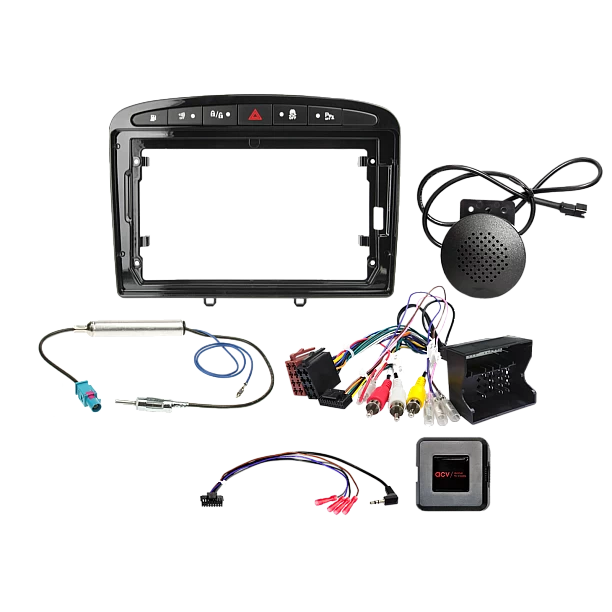

Leveringsomvang:

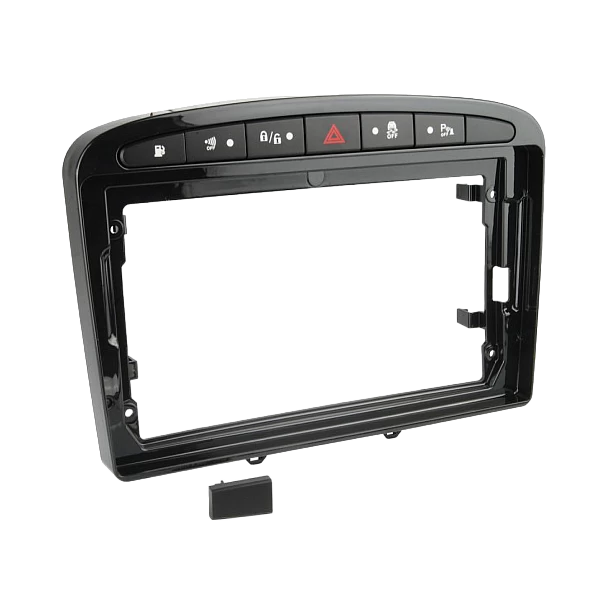

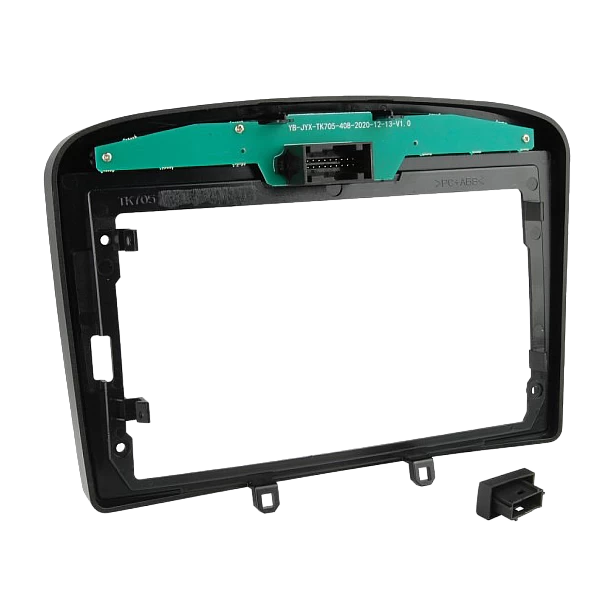

9" radio-frontpaneel Peugeot 308 09/2007-07/2015 pianolak > Artikelnummer: 381041-90-1

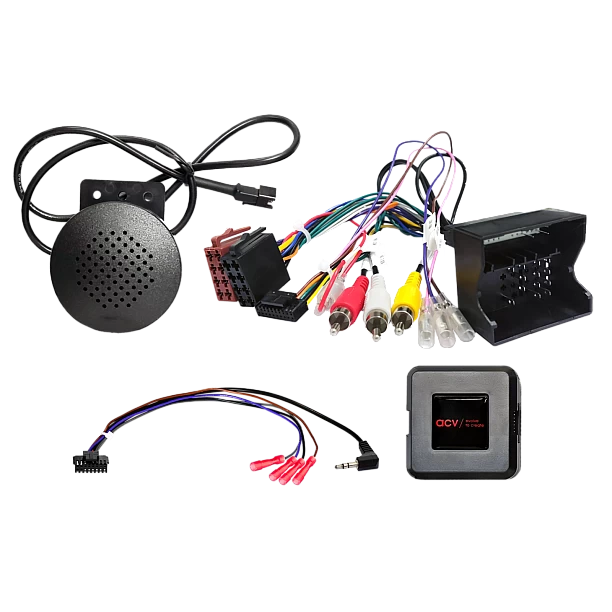

SWI Citroën/Peugeot 40-pins Quadlock Multilead PDC achter, los > Artikelnummer: 42xpg013-0

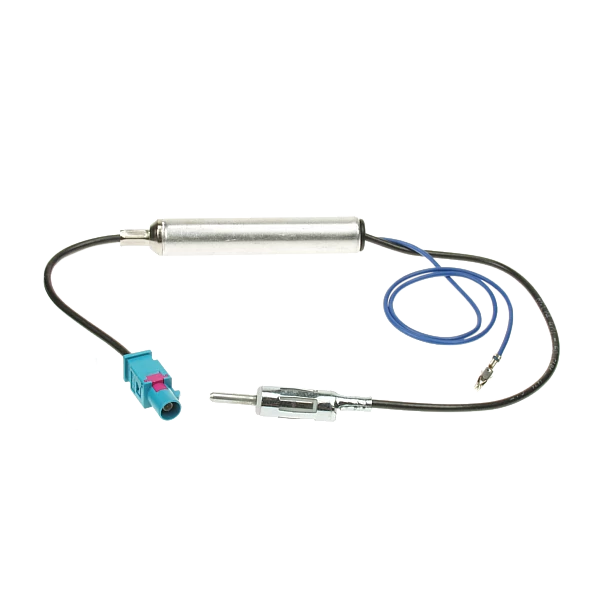

Antenneadapter Fakra(m)(x2)>DIN(m) 12V Phantom los > Artikelnummer: 1524-05-0

Optioneel:

9" radioblende accessoire naar 10" display adapter, Artikel: 271000-42

Geschikt voor:
Peugeot 308 2007-2015
