9" Kit Peugeot 308 2007-2015 piano zwart SWI Pro

9-inch radio-inbouwframe met aansluitset voor de radio en stuurwielbediening Peugeot

acv Pro

Veel autofabrikanten monteren eigen voertuigspecifieke radio's die visueel zijn afgestemd op de middenconsole.

Inbouwkits bevatten alle onderdelen voor het vervangen van een OEM-toestel.

Afhankelijk van de uitrusting van het voertuig zijn alle adapters en interfaces die nodig zijn voor de werking van het inbouwapparaat en voor het herstellen van voertuigfuncties, inbegrepen in de levering.

Neem de inbouwaanbevelingen van de afzonderlijke onderdelen in acht.

In sommige gevallen worden niet alle voertuigfuncties ondersteund.
Bijvoorbeeld Trailer Assist, eCall of andere rijassistentiesystemen.

Controleer voor de installatie het OEM-toestel en het voertuigmenu op diverse instellingen.

Afhankelijk van de uitrusting van het voertuig en de functieomvang en software van het inbouwapparaat kunnen bepaalde bedieningsfuncties vervallen of door andere functies worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze visueel en technisch overeenkomen.

Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was gemonteerd.

Controleer vóór de eindmontage de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening op werking.

Let op:

CAN-bus

Aansluiting: 40-pins Quadlock Peugeot-stekker
Aansluiting: stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-antenne Fakra(f) > DIN(m)

blauw: +12 V antenne-afstandsbediening

Controleer de stand van de DIP-schakelaar voor het achteraf in te bouwen apparaat

Voertuigen met Blaupunkt / Continental / Siemens VDO RD4 / RD45 OEM-apparaat met volumeknop

Voertuigen zonder Bosch OEM-apparaat
Voertuigen zonder Magneti Marelli RT3 / RT6 / Harman Becker NG4 OEM-navigatiesysteem met volumeknop
Voertuigen zonder JBL-geluidssysteem
Voertuigen zonder PDC

Voertuiginstellingen via stuurwielbediening worden ondersteund (zie BDA)

Voertuigen met ECO-modus:
+12V permanente stroomaansluiting klem 30 accu, beveiligd met zekering

Voertuigen met PDC:
LFB CAN-bus luidspreker 42a/42cx PDC > Artikel: 42cxpdc

Voertuigen met PDC-schakelaar:
PDC-weergave moet zijn geactiveerd

Diagnose-LED:
blauw knipperend > CAN-bus zoeken
blauw continu > CAN-bus actief
rood > +12V ontstekingsstroom actief

Radiopaneel met schakelaarstrip

9" tablet-toestellen met trapeziumvormige monitor
9" modulaire toestellen met trapeziumvormige monitor en Silverbox
9" L-Body-toestellen: individuele inbousituatie in het voertuig controleren

Toestelmontage met individuele accessoires
Displaymontage met individuele accessoires

Bevestig het radiofrontpaneel met geschikte middelen extra in de radio-uitsparing
Pas de pasvorm indien nodig bij met gereedschap uit de werkplaats

Geschikt voor de volgende voertuigen:

Peugeot 308 (4/4 GTI/4 SW/4 CC) 09/2007 - 04/2011
Peugeot 308 (4/4 GTI/4 SW/4 CC) 05/2011 - 07/2015
Peugeot 408 2011 - 2021

Kleur: piano zwart

Inbouwuitsparing radiodisplay: 230 mm/220 mm x 130 mm

De volgende signalen worden beschikbaar gesteld:

Reïmportvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

roze: +12V ontsteking, klem 15, max. 1,5 A
oranje: +12V verlichting, klem 58, max. 0,1 A
wit: +12V achteruitrijsignaal, max. 1,5 A
geel/groen, geel/rood: snelheidssignaal

Stuurwielbediening

Voertuiginstellingen worden ondersteund

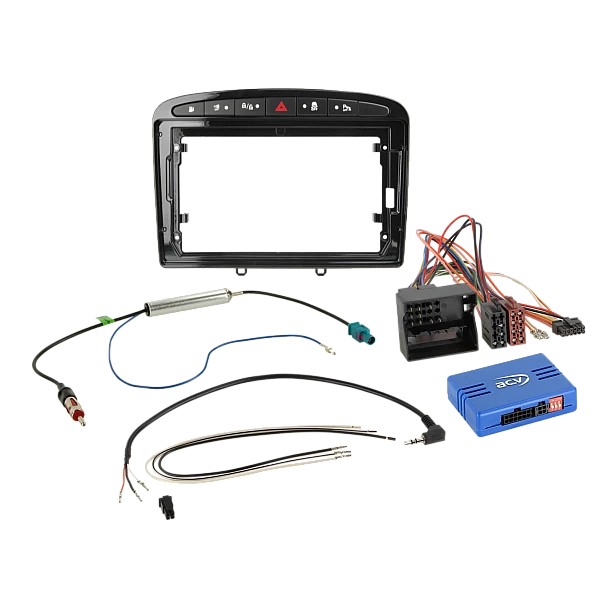

Leveringsomvang:

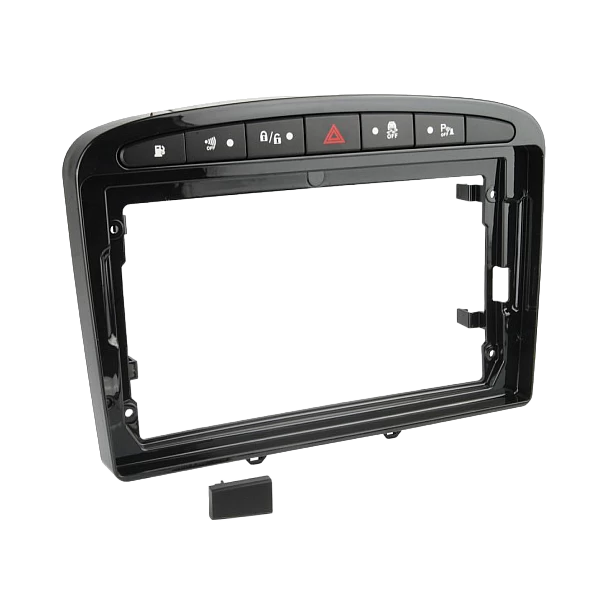

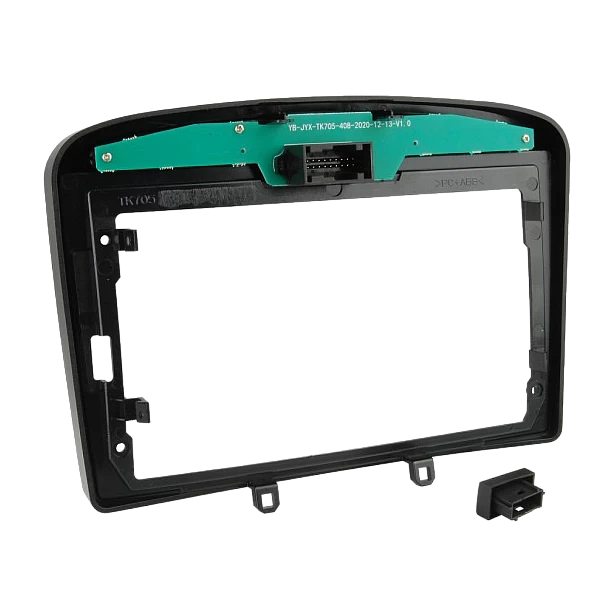

9" radio-afdekplaat Peugeot 308 09/2007-07/2015 pianolak > Artikelnummer: 381041-90-1

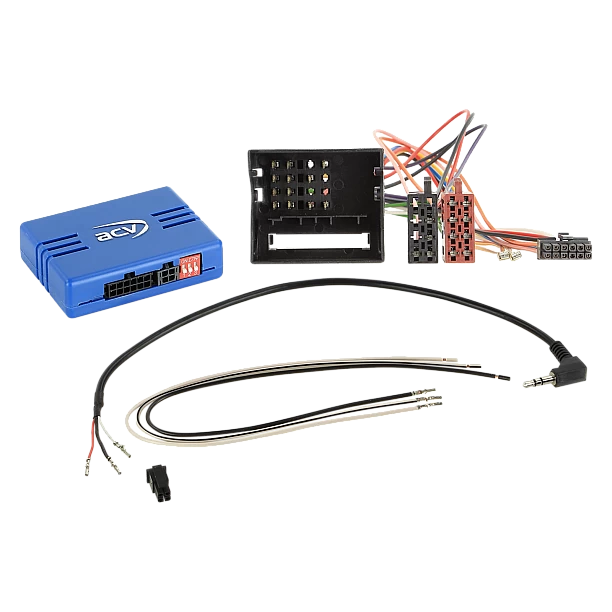

LFB Citroën/Fiat/Peugeot/Toyota-voertuigen Quadlock los > Artikelnummer: 42a-1041-001-0
LFB-kabel 42a/42cx401 > Multilead diverse apparaten > Artikelnummer: 42arc100

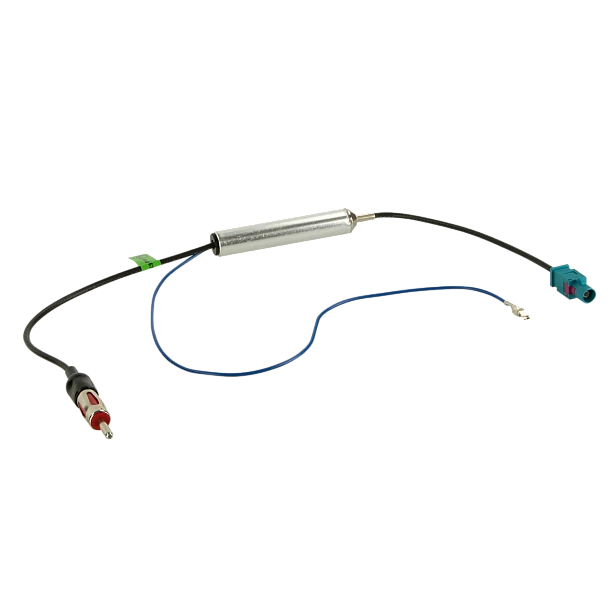

Antenneadapter Fakra(m)(x2)>DIN(m) 12V Phantom LEONI los > Artikelnummer: 1524-05-1-0

Optioneel:

9" radioblende accessoire naar 10" display adapter, Artikel: 271000-42

Geschikt voor:
Peugeot 308 2007-2015
