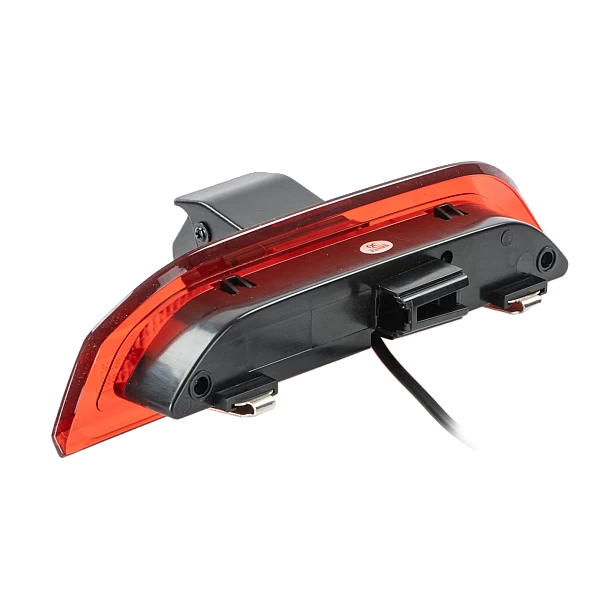

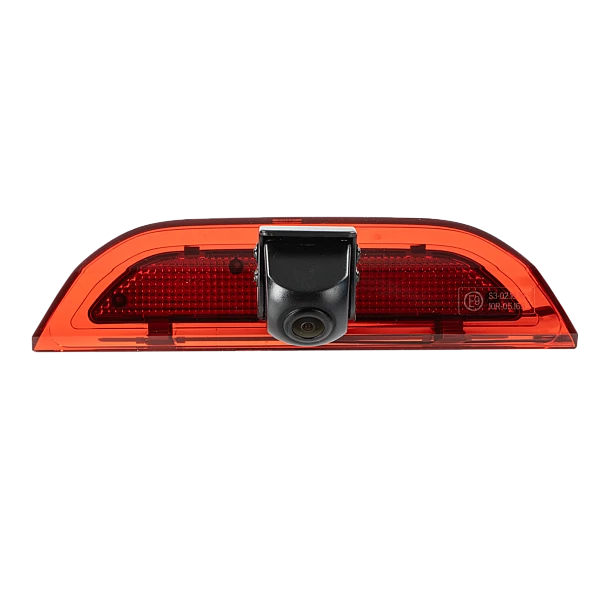

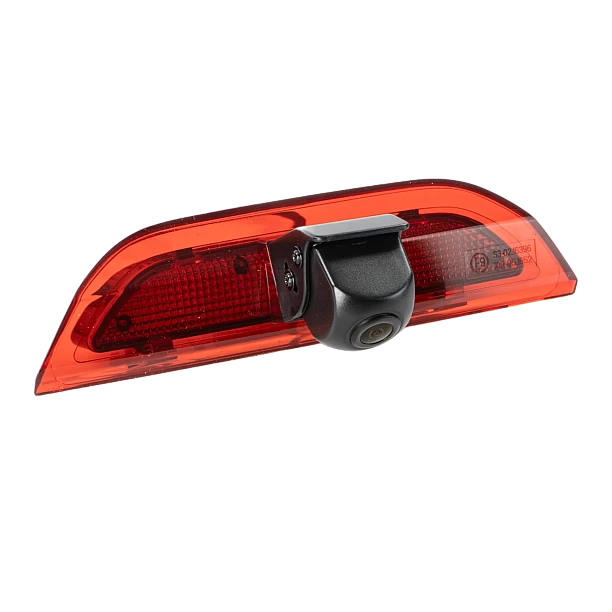

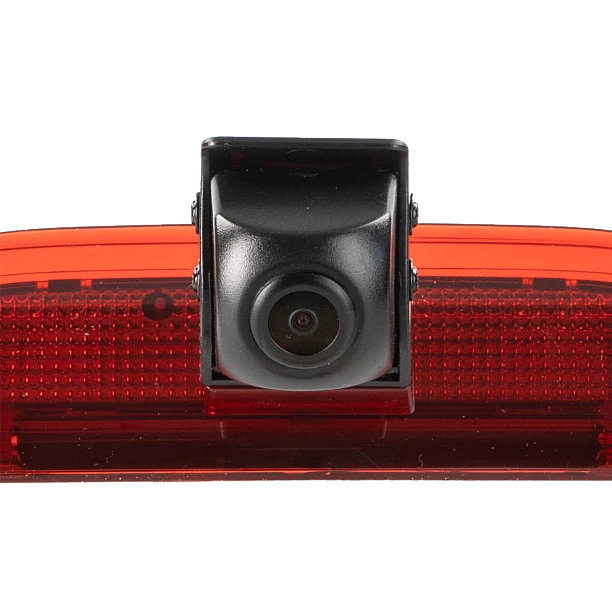

Achteruitrij Camera Ford Transit Connect/Courier 2023-2025

Achteruitkijkcamera Ford

Ford Transit Connect (SK) 05/2024 - 2025
Ford Transit Courier (N3P) 10/2023 - 2025
Ford E-Transit Courier (N3P) 03/2025 - 2025

ter vervanging van het OEM 3e remlicht
met hulplijnen / instelbare kijkhoek

Opmerking:

voor installatie > controleer de kijkhoek en de uitlijning van de camera op de installatieplaats met een testmonitor

bedrijfsspanning camera: +3V
voeding camera: +12V / +24V

aansluiting zonder spanningsomvormer +3V in leveringsomvang beschadigt de camera

aansluiting:
rood: +12V geschakeld, belastingsstabiel, gezekerd
zwart: carrosserie direct geaard/GND

RCA(m) geel: video

jumper:
wit: hulplijnen activeren/deactiveren

Productkenmerken camera:

Ontwerp: kunststof
Kleur: zwart / rood
Extra's: geleidelijnen via jumper / instelbare kijkhoek
Beeldsensor: 1/3" CMOS
TV-systeem: NTSC
Effectieve pixels: 976 x 592
Lens: 12,6 mm
Min. Lux: 0,1 Lux
Resolutie: 600 TV-lijnen
Kijkhoek: horizontaal 115° verticaal 75° +5°
IP-classificatie: IP67
Aansluiting: 4-pins acv-systeemconnector (m) Ø5,2 mm
Bedrijfsspanning: +12 V DC
Voeding: +3 V DC
Stroomverbruik: 100 mA
Bedrijfstemperatuur: -20 °C - 70 °C
Opslagtemperatuur: -40 °C - 80 °C
Afmetingen: OEM 3e remlicht

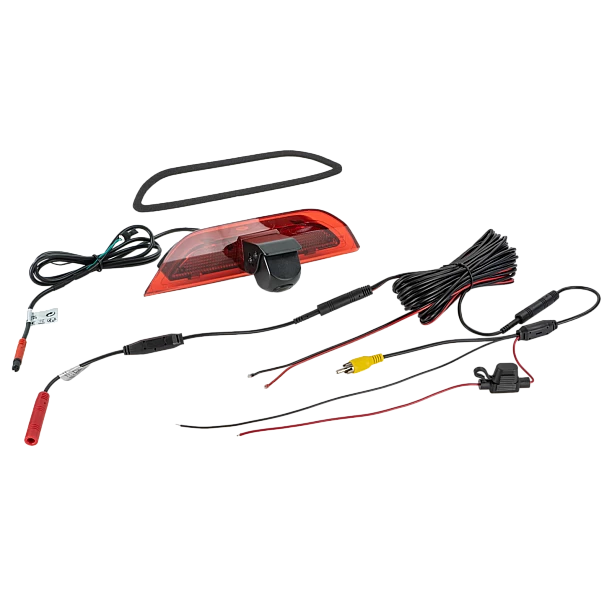

Pigtail bij de camera 3,3 m +/-:
4-pins acv-systeemconnector (m) Ø5,2 mm
1 jumper

Spanningsomvormer +3 V:
4-pins acv-systeemconnector (v) Ø10 mm / 4-pins acv-systeemconnector (m) Ø5,2 mm

Verlengkabel 10 m +/-:
4-pins acv-systeemconnector (vrouwelijk) Ø 10 mm / 4-pins acv-systeemconnector (mannelijk) Ø 5,2 mm
voedingskabel rood 3 m +/- inlegkabel: aansluiting op camera / aansluiting achteruitrijlicht op monitor
aardingskabel zwart 3 m +/- inlegkabel: aansluiting carrosserie direct/GND op camera / carrosserie direct/GND op monitor

Aansluitkabel 20 cm +/-:
4-pins acv-systeemconnector (vrouwelijk) Ø10 mm
rood: voeding
zwart: GND
RCA(m) geel: video

Installatieaccessoires:

cameraverbinding met interfaces:
Relais solid state sluiten 2V-12V/1,5A max > artikel: 40-AD-REMOTE
cameraverbinding met achteruitrijlicht:
Achteruitrijcamera spanningsstabilisator achteruitrijsignaal > artikel: 771000-6100

Optionele accessoire:

Camerakabelverlenging voor acv-camera 5 m > artikel: 771000-6305
Camerakabelverlenging voor acv-camera 10 m > artikel: 771000-6310
Camerakabelverlenging voor acv-camera 15 m > artikel: 771000-6315

Geschikt voor:
Ford Transit Connect 2024-2025
Ford Transit Courier 2023-2025
