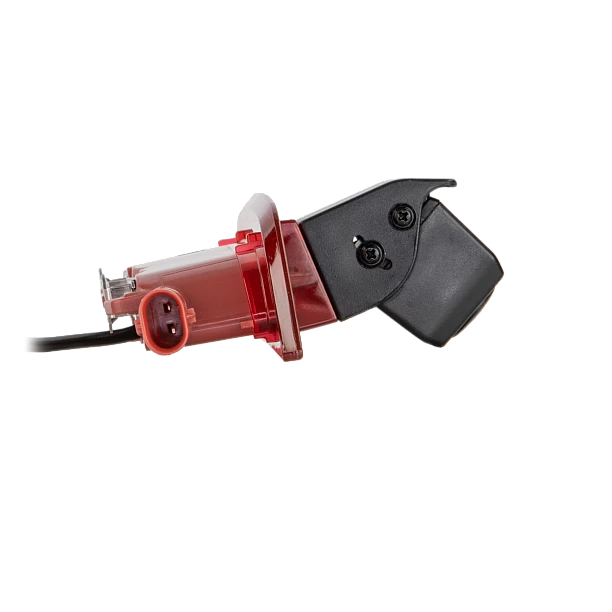

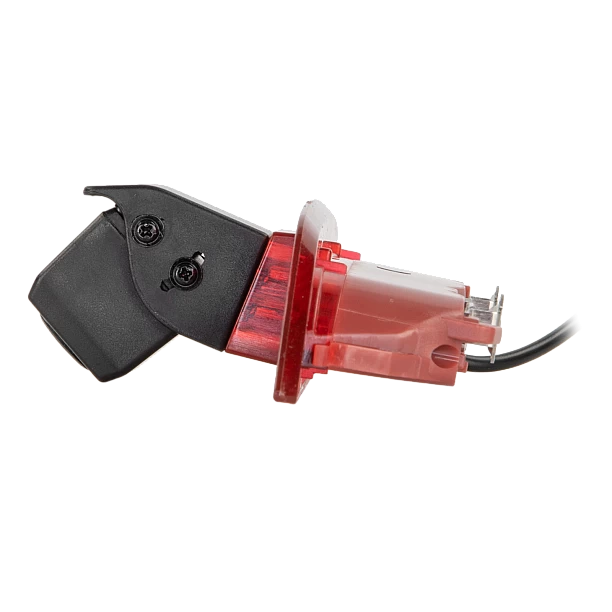

Achteruitrij camera Tourneo Connect / VW Caddy

Achteruitrijcamera Ford / VW
Ford
Ford Tourneo Connect (SK) 05/2022 - 2025
VW
VW Caddy V (SK) 11/2020 - 2025

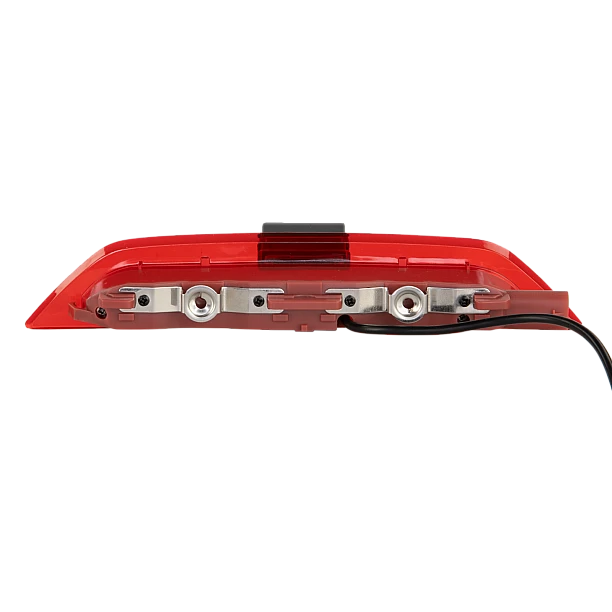

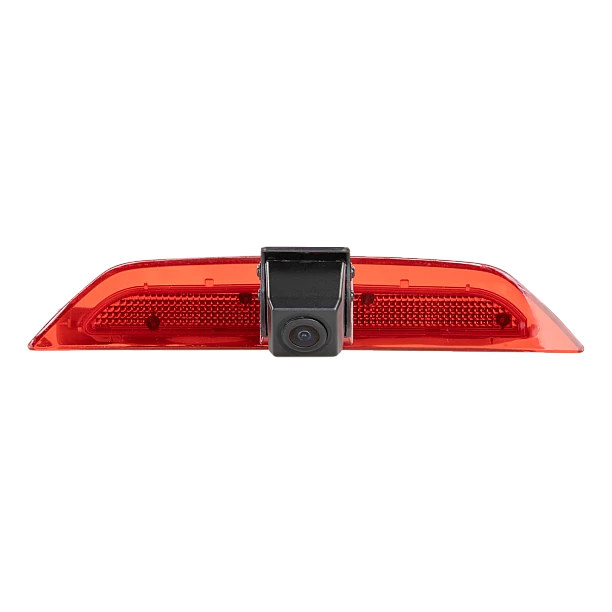

Vervanging van de originele 3e remlichtunit
Met hulplijnen / verstelbare kijkhoek

Opmerking:
• acv-camera’s zijn geschikt voor aansluiting op +12V continu-bedrijf
• Voor installatie > kijkhoek en camerapositie op de inbouwplaats testen met een testmonitor
Bedrijfsspanning camera: +3V
Voedingsspanning camera: +12V / +24V
?? Aansluiting zonder meegeleverde spanningsomvormer (+3V) beschadigt de camera.
Geschikt voor voertuigen met achterklep

Aansluiting:
• rood: +12V geschakeld, stabiel en gezekerd
• zwart: massa rechtstreeks op carrosserie / GND
• Cinch (geel, m): videosignaal
Jumper:
• groen: hulplijnen in-/uitschakelen

Productkenmerken camera:
• Behuizing: kunststof
• Kleur: zwart / rood
• Extra’s: hulplijnen / verstelbare kijkhoek
• Sensor type: 1/3" CMOS
• Videosysteem: NTSC kleur
• Effectieve pixels: 976 x 592
• Lens: 2,6 mm
• Resolutie: 600 TV-lijnen
• Lenshoek: diagonaal
• Kijkhoek: horizontaal 115°, verticaal 80° ± 5°
• Bescherming: stof- en waterdicht (IP68)
• Aansluiting: 4-pin acv-systeemstekker (m) Ø5,2 mm
• Bedrijfsspanning: +3V DC
• Voedingsspanning: +12V / +24V DC (alleen met spanningsomvormer)
• Stroomverbruik: 100 mA
• Bedrijfstemperatuur: -20°C tot +70°C
• Opslagtemperatuur: -40°C tot +80°C

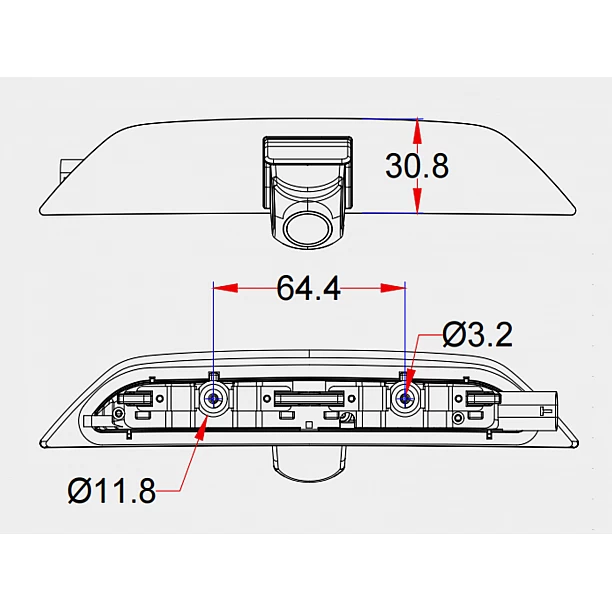

• Afmetingen: OEM 3e remlicht

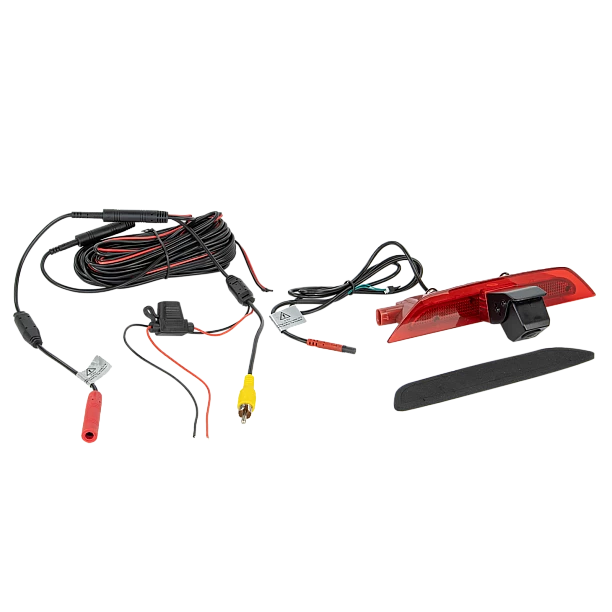

Aansluitkabel bij de camera (1 m ±):
• 4-pin acv-systeemstekker (m) Ø5,2 mm
• 1 jumper

Spanningsomvormer +3V:
• 4-pin acv-systeemstekker (v) Ø10 mm / 4-pin acv-systeemstekker (m) Ø5,2 mm

Verlengkabel 10 m ±:
• 4-pin acv-systeemstekker (v) Ø10 mm / 4-pin acv-systeemstekker (m) Ø5,2 mm
• Rode voedingsdraad 3 m ± doorverbonden: aansluiting camera / aansluiting achteruitrijlicht naar monitor
• Zwarte massadraad 3 m ± doorverbonden: massa-aansluiting carrosserie / GND naar camera en rechtstreeks naar monitor

Aansluitkabel 20 cm ±:
• 4-pin acv-systeemstekker (v) Ø10 mm
• rood: voedingsspanning
• zwart: massa/GND
• Cinch (geel, m): video

Installatie-accessoires:
• Camera-aansluiting op interfaces:
Elektronisch relais (2V-12V / 1,5A max) ? Artikel: 40-AD-REMOTE
• Camera-aansluiting op achteruitrijlicht:
Spanningsstabilisator achteruitrijsignaal ? Artikel: 771000-6100

Optionele accessoires:
• Verlengkabel voor acv-camera 5 m ? Artikel: 771000-6305
• Verlengkabel voor acv-camera 10 m ? Artikel: 771000-6310
• Verlengkabel voor acv-camera 15 m ? Artikel: 771000-6315

Geschikt voor:
Ford Tourneo Connect 2022-2025
Volkswagen Caddy 2020-2025
