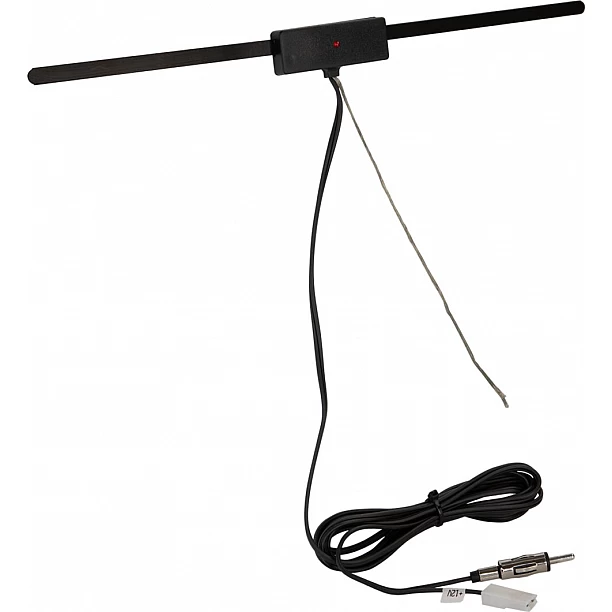

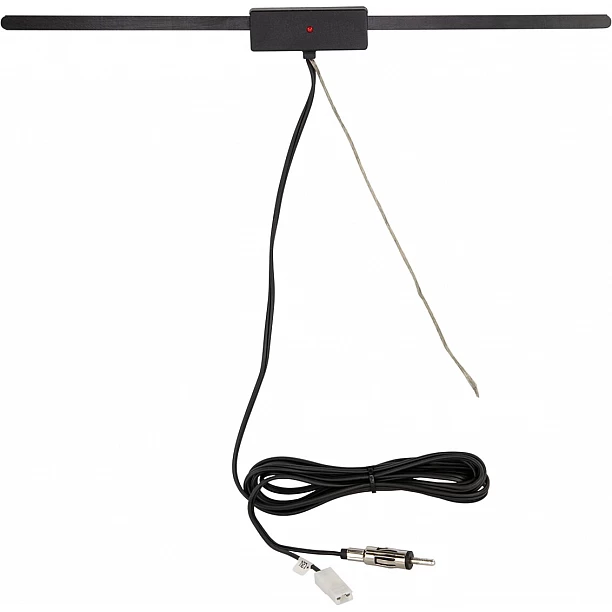

Binnenraam plak antenne AM/FM

De acv basisantenneserie biedt goede ontvangstprestaties, zelfs onder minder dan ideale omstandigheden, dankzij de selectie van kwaliteitscomponenten en zorgvuldige installatie.

Om de ontvangst van antennes te optimaliseren, moet u tijdens de installatie altijd zorgen voor een optimale aarding van de antennevoet of de aardingsband.

Verwijder bestaande verf op de contactpunten met werkplaatsmateriaal en bescherm tegen corrosie met geschikte contactpasta en behandel ook de draad van de antennestaaf en de antennevoet om het contact te optimaliseren.

Opmerking:

zwart: +12V antenneafstandsbediening
GND-aardband: GND-klem 31 carrosserie direct

status-LED: rood

GND-aardingsband: installatie met optimale aardverbinding
GND-aardband: mag niet worden verlengd of ingekort

horizontale montage
kleefoppervlak reinigen met geschikte middelen om stof en vet te verwijderen

Bij ontvangstproblemen

controleer voertuig op fouten door retrofit LED-verlichting
controleer voertuig op fouten door retrofit spanningsomvormer / voedingseenheden / USB-laadadadapter
voertuig controleren op fouten als gevolg van retrofit digitale eindversterkers

Gebruikscasus:

AM/FM-antenne voor montage in alle voertuigen / campers / caravans / bedrijfsvoertuigen op alle gladde oppervlakken zoals hout / glas / kunststof / GVK intern

Ontvangstmodus:
AM/FM

Installatie:

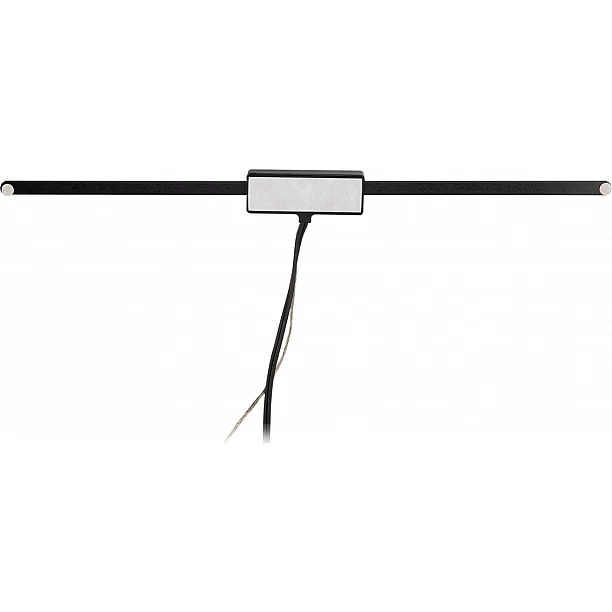

antenne zelfklevend met GND-kabel

achter of op niet-metalen bekleding intern
glas zelfklevende antenne intern

aanbevolen:
voorruit horizontaal achter achteruitkijkspiegel
afstand min. 4 cm van carrosserie

Afmetingen:
L = 60 cm / 31 cm / B = 2,0 cm / H = 1,1 cm

Aansluitingen:
AM/FM: DIN(m) / L = 220 cm
antenne afstandsbediening: bladaansluiting(f) 6,3 mm
GND-aardband: 19 mm

Imedantie:
150 Ohm

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz

Versterking:
AM: +15 db
FM: +15 db

Stroomvoorziening:
AM/FM: +12 V extern

Stroomverbruik:
AM/FM: 33mA max

Optioneel:
AM/FM

Antennekabel verlenging DIN(f) > DIN(m) 250cm > item: 1574-00
Antennekabel verlenging DIN(f) > DIN(m) 350cm > item: 1576-00
Antennekabelverlengstuk DIN(f) > DIN(m) 450cm > artikel 1578-00
Antennekabelverlengstuk DIN(f) > DIN(m) 500cm > artikel 1580-00

Geschikt voor:
AM
FM
