Camera Adapter OEM camera 52Pin Fiat/32Pin Ford

Achteruitrijcamera-adapter Alfa Romeo / Citroën / Dodge / Fiat / Ford / Iveco / Jeep / Peugeot

Achteruitrijcamera-adapters zijn nodig om de OEM-achteruitrijcamera te behouden.

Hiermee kan een camera die al in de fabriek is geïnstalleerd, worden aangesloten op een aftermarket apparaat met camera-ingang.

Afhankelijk van het voertuig en de apparatuur levert de adapter het videosignaal RCA, een voeding +6V/aarde voor de OEM-camera en het achteruitrijsignaal.

Voertuigen met een 360°-camerasysteem of systemen met bewegende afstandslijnen zijn mogelijk niet compatibel.

Controleer voor de installatie de juiste toewijzing van de adapter aan de OEM-connector.

Veel retrofit-apparaten moeten in het menu worden ingesteld op de camerafunctie.

Neem contact op met onze tchnische helpdesk voor hulp

Opmerking:

connector: 52 Pin Fiat contacten

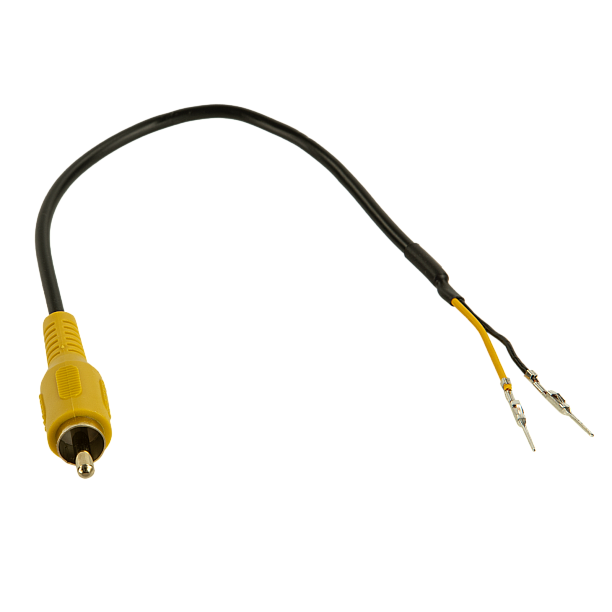

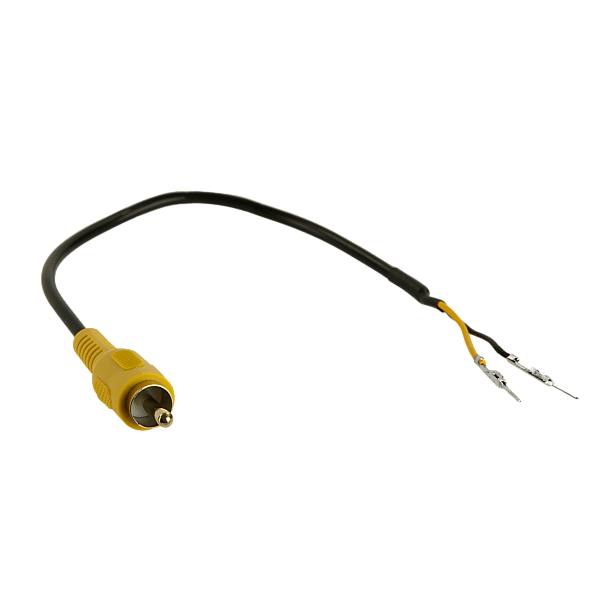

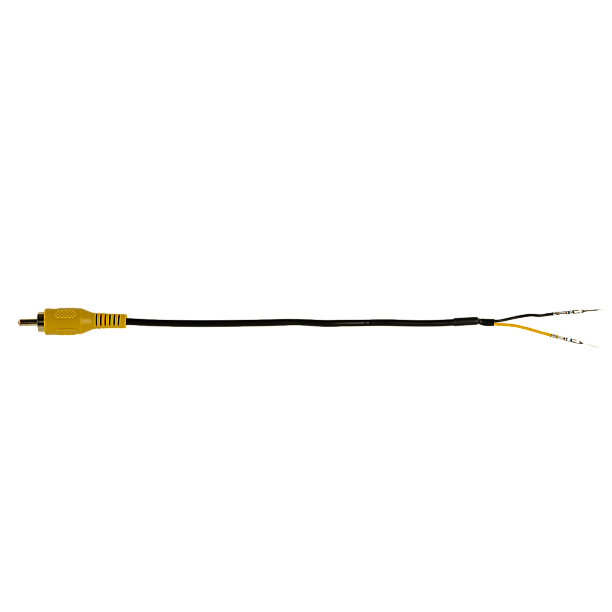

connector: OEM achteruitrijcamera > RCA(m) geel

geel: Video+
zwart: Video-

controleer toewijzing door te meten voor installatie

Voertuigen met 52-polige Fiat-connector OEM-aansluiting voor achteruitrijcamera:
rood: Pin 31 Video+
wit: Pin 32 Video -
zwart: Pin 33 afscherming

probleemoplossing voor flikkerend camerabeeld: verbind pin 33 van de afscherming met MASSA-contact

Ford voertuigen met 32 Pin Ford connector OEM aansluiting achteruitrijcamera:
Pin 14: Video+
Pin 25: Video-

probleemoplossing voor flikkerend camerabeeld: verbind Pin 25 Video- met Pin 24

Toepassing voertuig:

Alfa Romeo
Alfa 4C (960) 01/2014 - 08/2018
Alfa Romeo Giuletta (940) 10/2013 - 04/2016
Alfa Romeo Giuletta (940) 04/2016 - 12/2021
Alfa Romeo MiTo (955) 12/2013 - 08/2016
Alfa Romeo MiTo (955) 08/2016 - 08/2018

Citroën
Citroën Jumper (250) 05/2014 - 2024
Citroën Estafette (250) 2014- 2024

Fiat
Fiat 500 (ZAF 312) 07/2015 - 2024
Fiat 500L (ZAF 199) 10/2012 - 07/2017
Fiat 500L (ZAF 199) 07/2017 - 03/2022
Fiat 500X (ZAF 334) 01/2015 - 08/2018
Fiat 500X (ZAF 334) 09/2018 - 2024
Fiat Doblo (ZAF 263) 01/2015 - 06/2022
Fiat Ducato (ZAF 250) 05/2014 -11/2021

Iveco
Iveco Daily 2019 - 2024*

Opel
Opel Movano Cargo C (Y) 10/2021 - 2024

Peugeot
Peugeot Boxer (Y) 09/2014 - 2024

*Voertuigen met Hi-Connect OEM HU met aanraakscherm

Algemene installatie-instructies:

Meer aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengingen van losse kabels die in de informatietekst of in de handleiding worden vermeld, dienen alleen ter oriëntatie en ter informatie voor een opgeleide installateur.
figuratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
