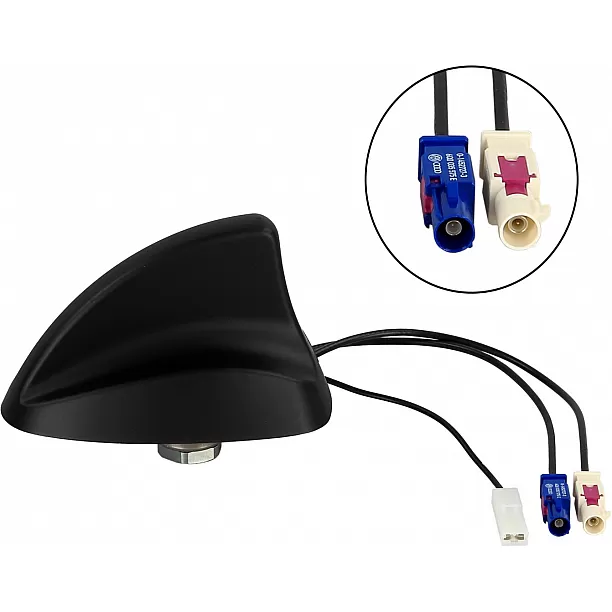

Dakantenne AM/FM GNSS (GPS/GLONASS) Shark II

Dakantenne AM/FM GNSS (GPS/GLONASS/Galileo/Navstar)
Ontwerp Shark II
Let op:
NIEUW ITEM VOOR 15-7727055
AANSLUITING EN ACCESSOIRES GEWIJZIGD
OPTIONELE ACCESSOIRES HIERONDER VERMELD:
Ontvangsten:
AM/FM
GNS

Montage:
Installatielocatie: achterdak
Boring rond: 19 mm
Gat vierkant: 15 mm x 15 mm
Aanhaalmoment: 6,5 nm +/- 20%

Afmetingen:
Antennevoet: L = 117 mm / B = 76 mm / H = 62 mm

Verbinding:
AM/FM: Fakra B(f) wit RG174 / 250 mm
GNSS: Fakra C(f) blauw RG174/350mm
Externe voedingsspanning: platte stekker 6,3 mm

Frequentiebereik:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz-108 MHz
GNSS: 1559 MHz - 1065 MHz

Voordeel:
GNSS: 28dBi

Stroomvoorziening:
AM/FM: 12V extern/12V fantoomvoeding
GNNS: 3V - 5V fantoomvoeding

Energieverbruik:
AM/FM: 80mA max
GNSS: 31mA max
Impedantie:
AM/FM: 50 ohm
GNSS: 50 ohm

staande golfverhouding:
GNSS: 1,7:1

geluid cijfer:
FM: 3.5db
GNSS: 1.4db

Polarisatie:
FM: Lineair-Verticaal
GNSS: rechtshandige cirkelvormige RHCP

Opties:
AM/FM:
Antennekabelverlenging Fakra(f) > Fakra(f) 500cm: 15-7581195
Antenneadapter Fakra(m) > DIN(m) passief: 1524-01
Antenneadapter Fakra(m) > ISO(m) passief: 1524-02
Antenneadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antenneadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
GPS:
Antennekabelverlenging Fakra(f) > Fakra(f) 500cm: 15-7581195

Geschikt voor:
AM FM GNSS
Universeel Diverse modellen Diverse jaren
