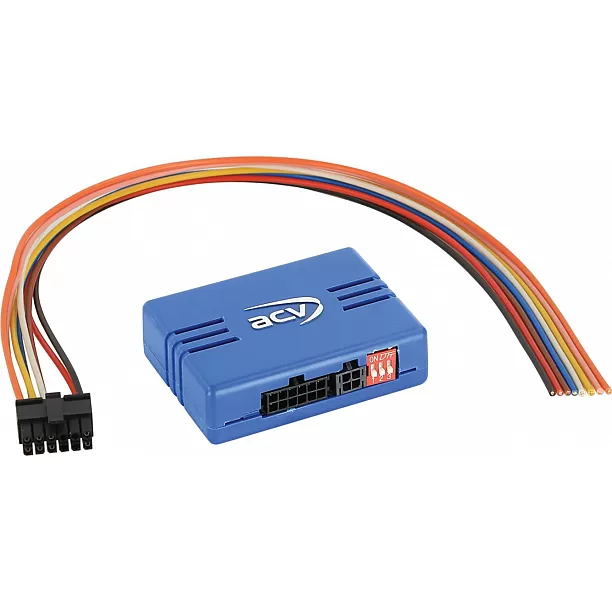

Renault Traffic 3 PDC module voor behoud van originele PDC sensoren

Let op:

CAN-bus

Aansluiting: losse kabel

Voertuigen met 20 Pin / 32 Pin Nissan-stekker

Aansluiting 20 pins Nissan stekker:
Pin 19 rood > rood +12V continue stroom Klem 30 gezekerd
Pin 20 zwart > zwart aarde Klem 31

Aansluiting CAN-bus 32-polige Nissan-stekker:
Pin 31 donkerroze gedraaid > geel CAN High
Pin 32 groen gedraaid > blauw CAN laag

Aansluiting 42cxpdc:
Pin 5: 42cxpdc uitgang rood > artikel foto 2
Pin 11: 42cxpdc uitgang zwart > artikel afbeelding 2

Uitgangen Interface:
roze: +12V / 1,5A max. ontstekingsstroom klem 15
wit: +12V / 1,5A max. achteruit bij draaiende motor
oranje: +12V / 0,1A max. verlichting klem 58
geel/rood: snelheidspuls
Status LED:
blauw knipperend: CAN-bus gezocht
blauw permanent: CAN-bus aangemeld
blauw/rood permanent: uitgang +12V ontstekingsstroom klem 15 actief

Dipschakelaar zonder functie

Voor de volgende voertuigen:

Renault Trafic Combi (L/JL) 05/2021 -2024
Renault Trafic Gesloten bestelwagen (L/JL) 03/2022 -2024

De volgende signalen zijn voorzien:

Ontsteking
Verlichting
Achteruitversnelling
Speedpulse

Achteruitrijwaarschuwing PDC

Optioneel:

LFB-luidspreker PDC 42a/42cx401/42cx402/42cxpdc-trafic3-1 > Artikel: 42cxpdc

Radio-aansluitkabel: ISO-adapterkabel diverse voertuigen 20Pin Nissan > Artikel: 1215-02
Stuurwielafstandsbediening interface: LFB Dacia/Nissan/Renault/Smart 20Pin/32Pin Nissan > Artikel: 42srn011
Stuurwielafstandsbediening interface: LFB Fiat/Nissan/Opel/Renault/Smart 20Pin/32Pin Nissan > Artikel: 42k-1215-007

Geschikt voor:
Renault Trafic 2022-2024
