Stuurwiel bediening Fiat Ducato (250) 2006-2011 Mini ISO

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

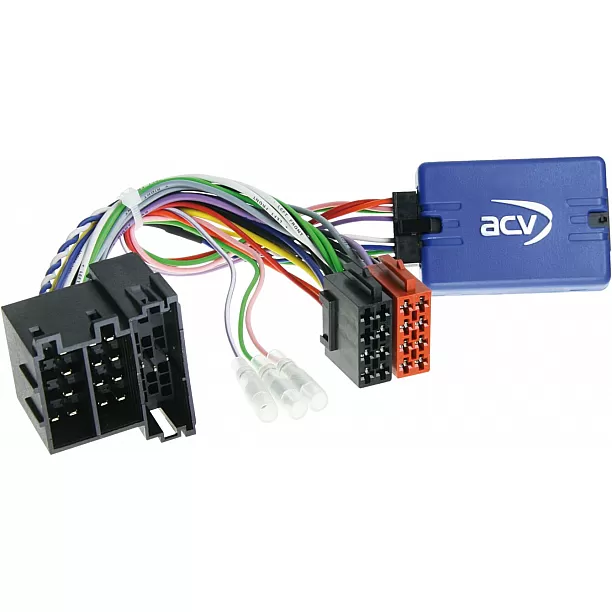

Stuurwielbediening adapter

Opmerking:

analoog
CAN-bus

aansluiting: ISO / Mini ISO

Voertuigen met OEM-eenheid
Voertuigen met 6 stuurwielafstandsbediening knoppen / functies
Voertuigen met CAN-bus en analoge LFB in mini-ISO connector C2 pin 10/11/12

Voertuigen met Blue&Me > Silverbox module moet geïnstalleerd blijven

Geschikt voor de volgende voertuigen:

Fiat Ducato (ZAF 250) 06/2006 - 06/2011

De volgende signalen zijn voorzien:

geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
groen: massa GND handrem signaal

Belastbaarheid van de totale uitgangen: 100 mA max.

Stroombehoefte groter dan 100 mA:
1 relais spoel weerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Aansluitkabel voor de volgende radiofabrikanten:

LFB-kabel 42s/acv > Alpine-aansluiting: 42ctalpinelead
LFB kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 kabel: 42ctchinahulead
LFB kabel 42s/acv > Clarion aansluiting: 42ctclarionlead
LFB kabel 42s/acv > JVC 1 kabel/jack: 42ctjvclead
LFB kabel 42s/acv > Kenwood 1 kabel: 42ctkenwoodlead
LFB kabel 42s/acv > Multilead diverse apparaten: 42ctmultilead
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead3
LFB-kabel 42s/acv > Multilead diverse apparaten/Pioneer 2022>: 42ctmultilead5
LFB kabel 42s/acv > Panasonic 1 kabel: 42ctpanasoniclead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Pioneer jack: 42ctpioneerlead
LFB kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> aansluiting los: 42ctpioneerlead2
LFB-kabel 42s/acv > Apparaten met LFB-leerfunctie: 42ctsmartlead
LFB kabel 42s/acv > Blaupunkt/Kenwood/Sony aansluiting: 42ctsonylead
LFB kabel 42s/acv > XZent/Zenec 1 kabel: 42ctzeneclead

Geschikt voor:
Universeel
Fiat Ducato 2006-2011
