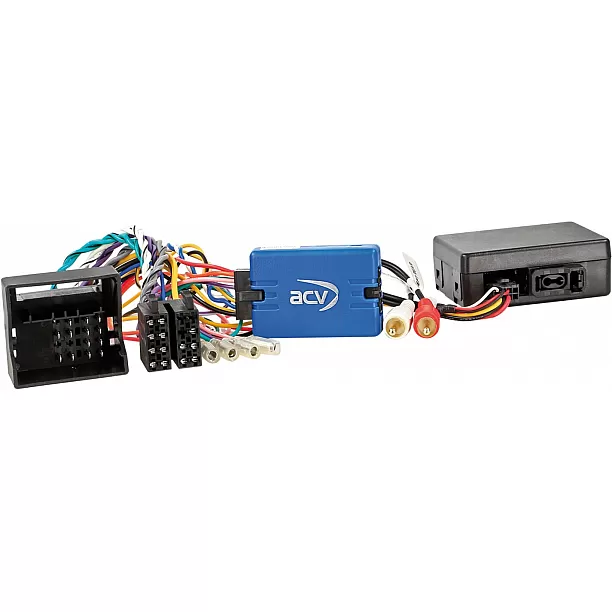

Stuurwiel bediening Mercedes Benz diverse modellen met Quadlock

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbediening Mercedes
Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd,

Opmerking:
CAN-bus

Aansluiting: 40-polige Quadlock Mercedes-stekker
Aansluiting: OEM-geluidssysteem MOST25 > Cinch rood/wit

Voertuigen met 2-DIN Audio 20 OEM-eenheid
Voertuigen met 2-DIN Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigatie
Voertuigen met MOST25 OEM-geluidssysteem*

Voertuigen zonder Audio 10 OEM-eenheid
Voertuigen zonder Comand 2.0 / 2.5 OEM-navigatie
Voertuigen zonder D2B OEM-geluidssysteem

Cinch > Voorste voorversterkeruitgang Retrofit radio
Faderfunctie niet ondersteund

Geschikt voor de volgende voertuigen

Mercedes A-Klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-Klasse (T245) 07/2005 - 04/2008
Mercedes B-Klasse (T245) 04/2008 - 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLK-Klasse (W209) 04/2005 - 01/2010
Mercedes GL-Klasse (X164) 09/2006 - 05/2009
Mercedes GL-Klasse (X164) 05/2009 - 07/2012
Mercedes M-Klasse (W164) 07/2005 - 04/2008
Mercedes M-Klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-Klasse (W251) 09/2005 - 05/2007
Mercedes R-Klasse (W251) 05/2007 - 05/2010

De volgende signalen worden gegeven:

geïmporteerde voertuigen of voertuigen met afwijkende software kunnen incompatibele functies hebben.

rood: +12V contact aansluiting klem 15
oranje: +12V verlichtingsklem klem 58
paars/wit: +12V achteruitrijsignaal
groen: massa GND handrem signaal

Belastbaarheid van alle uitgangen: 100 mA max.

Stroomvereiste groter dan 100 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

OEM-geluidssysteem MOST25 ondersteund

*OEM extra componenten > Verwijder cd-wisselaar / tv-tuner / telefoonmodule van MOST ring:
Glasvezelconnector MOST ring > Artikel: 771000-2100
Glasvezel lus (f) MOST ring > Artikel: 771000-2101


Aansluitkabel voor de volgende radiofabrikanten:

SWI ACV kabel > Alpine: 42ctalpinelead
SWI ACV kabel > Parrot: 42ctasteroidlead
SWI ACV kabel > Bosch-Blaupunkt >2010: 42ctblaupunktlead
SWI ACV kabel > Blaupunkt/China HU/Kenwood: 42ctchinahulead
SWI ACV kabel > Clarion: 42ctclarionlead
SWI ACV kabel > JVC: 42ctjvclead
SWI ACV kabel > Kenwood: 42ctkenwoodlead
SWI ACV kabel > Multilead diverse apparaten: 42ctmultilead
SWI ACV kabel > Panasonic: 42ctpanasoniclead
SWI ACV kabel > Blaupunkt/Kenwood/Pioneer: 42ctpioneerlead
SWI ACV kabel > Blaupunkt/Kenwood/Sony: 42ctsonylead
SWI ACV kabel > XZent/Zenec: 42ctzeneclead


Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2004-2007 (203)
Mercedes Benz CLK-Klasse 2005-2010 (209)
Mercedes Benz GL-Klasse 2006-2012 (164)
Mercedes Benz M-Klasse 2005-2011 (164)
Mercedes Benz R-Klasse 2005-2010 (251)
