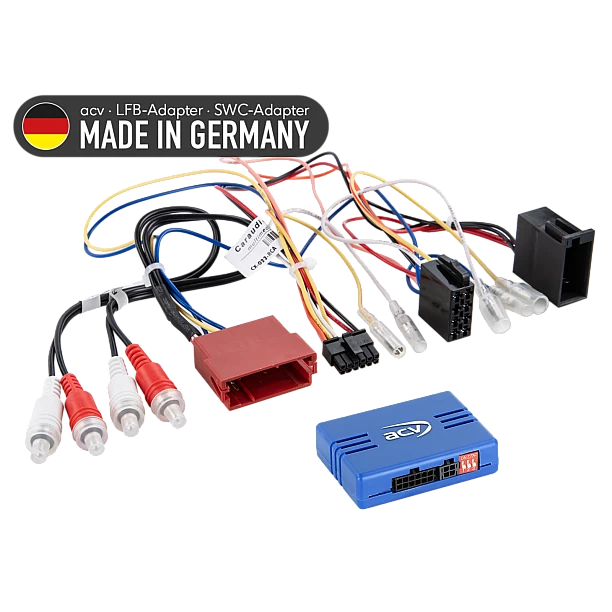

Stuurwiel bediening Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp (42sad003)

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: ISO / Mini ISO-stekker > Artikel: 42cx23-rca
Aansluiting: OEM-geluidssysteem 2-kanaals / 4-kanaals > Cinch(m) voor/achter

blauw: +12V Amp versterker Remote

Bij onbekende Audi-stekkervariant:
LFB Audi-voertuigen/Seat Exeo ISO/Quadlock Amp >Cynch > Artikel: 42a-1321-00c

Dipschakelaarstand voor achteraf ingebouwd apparaat controleren

Voertuigen met Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN OEM-apparaat met 2 draaiknoppen

Achteraf ingebouwde apparaten met voorversterkeruitgangsvermogen groter dan 3V
Achteraf ingebouwde apparaten met voorversterkeruitgangsvermogen kleiner dan 3V:
LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp >Pro > Artikel: 42a-1321-008

Voertuigen met versterkeruitschakelgeluid om te testen:
Ontstoringsfilter NF massaontkoppeling cinch > Artikel: 30.5000-01

Diagnose-LED:
blauw knipperend > CAN-bus zoeken
blauw constant > CAN-bus actief
rood > +12V ontstekingsstroom actief

Geschikt voor de volgende voertuigen:

Audi A2 (8Z) 11/1999 - 07/2005
Audi A3 (8L) 08/2000 - 06/2003
Audi A3 (8P) 07/2003 - 05-2005
Audi A4 (B6/B7) 11/2000 - 02/2009
Audi A6 (4B/C5) 05/2001 - 03/2006
Audi TT (8N) 09/1998 - 07/2006

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

roze: +12V ontsteking klem 15 1,5A max.
oranje: +12V verlichting klem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielbediening

OEM-geluidssysteem 2 kanalen / 4 kanalen

Aansluitkabels voor de volgende radiofabrikanten:

Multilead diverse apparaten > Artikel: 42arc100

Alpine 3,5 mm jackaansluiting > Artikel: 42arc101
Blaupunkt 2010> 3,5 mm jackaansluiting > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Artikel: 42arc000
Clarion 3,5 mm jackaansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5 mm jackaansluiting > Artikel: 42arc104
JVC enkelvoudige kabelaansluiting > Artikel: 42arc105
Kenwood enkelvoudige kabelaansluiting > Artikel: 42arc105
Kenwood 2017> 3,5 mm jackaansluiting > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND-aansluiting > Artikel: 42arc000
Pioneer 3,5 mm jackaansluiting > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5 mm jackaansluiting > Artikel: 42arc1072
Snooper Key1 / Key2-aansluiting > Artikel: 42arc000
Sony 3,5 mm jackaansluiting > Artikel: 42arc107
XZent enkelvoudige kabelaansluiting > Artikel: 42arc108
Zenec enkelvoudige kabelaansluiting > Artikel: 42arc108

Geschikt voor:
Universeel
Audi A2 1999-2005
Audi A3 2000-2005
Audi A4 2000-2009
Audi A6 2001-2005
Audi TT 1998-2006
