Stuurwiel bediening Honda Civic 09/2005 - 12/2011 17Pin/ 20Pin Klimatronic

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

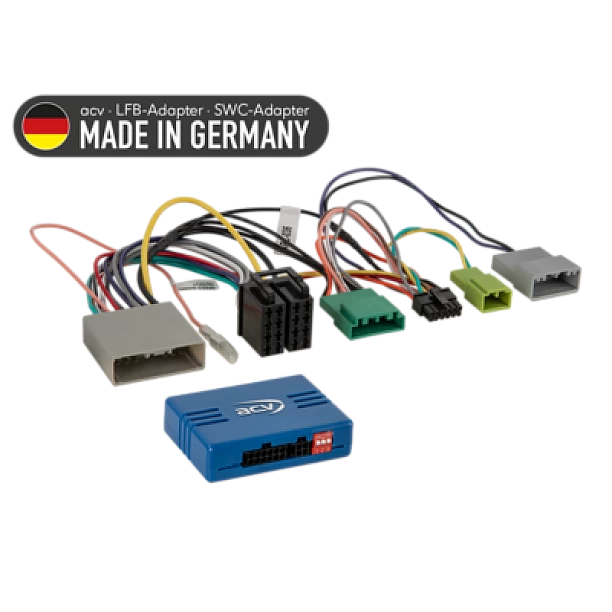

Adapter voor stuurwielafstandsbediening Honda
Behoud de originele functies van de stuurwielafstandsbediening wanneer u de fabrieksradio vervangt door een retrofitradio.
Afhankelijk van de uitrusting van het voertuig en de reeks functies en software van het achteraf te installeren apparaat, kunnen individuele bedieningsfuncties weggelaten of vervangen worden door andere functies.

Vergelijk de afgebeelde adapterstekkers met die in uw voertuig en zorg ervoor dat ze visueel en technisch overeenkomen.

Controleer ook of een van de gespecificeerde originele fabrieksradio's in uw voertuig geïnstalleerd was.

Controleer voor de definitieve installatie of de voertuigfuncties, voertuiginstellingen en stuurwielafstandsbediening goed werken.
Opmerking
CAN-bus
analoge stuurwielafstandsbediening
Aansluiting: 17 pin / 20 pin Honda connector
Aansluiting: 5 pin / 10 pin display
blauw: +12V Amp Afstandsbediening
Controleer de positie van de dipschakelaar
Voertuigen met display klimaatregeling op bovenste display
Voertuigen zonder OEM-navigatie met kleurenmonitor
Voertuigen zonder hybride aandrijving
Ondersteunde klokinstellingen:
Instellen klok: Druk tegelijkertijd op Mode/SEL Reset gedurende 5 seconden
Instellen minuut/uur: Vol up/Vol down
Instellen tijd: Kanaal +/Kanaal -
Afsluiten setup: Druk tegelijkertijd 5 seconden op Modus/SEL Reset
OEM-geluidssysteem ondersteund
Na installatie toont de bovenste display Honda Civic letters, temperatuur en tijd
Diagnose-LED:
blauw constant > Interface actief +12V voeding Ontstekingsstroom aanwezig
rood > Functie stuurwielafstandsbediening herkend
Geschikt voor de volgende voertuigen:
Honda Civic (FK1) 09/2005 - 12/2008
Honda Civic (FK1) 01/2009 - 12/2010
Honda Civic (FN2) 03/2007 - 12/2008
Honda Civic (FN2) 01/2009 - 12/2011
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
Stuurwielafstandsbediening
Tijdinstellingen ondersteund
OEM-geluidssysteem ondersteund
De volgende signalen zijn voorzien:
Voertuigen die opnieuw worden geïmporteerd of voertuigen met andere software kunnen qua functies incompatibel zijn.
roze: Snelheidssignaal indien bezet

Stuurwielafstandsbediening
Aansluitkabel voor de volgende radiofabrikanten:
Multilead diverse apparaten > Artikel: 42arc100
Alpine 3.5mm jack aansluiting > Item: 42arc101
Blaupunkt 2010> 3.5mm jack aansluiting > Item: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) aansluiting > Item: 42arc000
China HU Key1 / Key2 / (GND) aansluiting > Item: 42arc000
Clarion 3,5mm jack aansluiting > Artikel: 42arc104
Digital Dynamics enkele kabel aansluiting > Artikel: 42arc108
ESX Key1 / Key2 aansluiting > Artikel: 42arc000
JVC 3,5mm jack aansluiting > Artikel: 42arc104
JVC enkele kabel aansluiting > Artikel: 42arc105
Kenwood enkele kabel aansluiting > Item: 42arc105
Kenwood 2017> 3.5mm jack aansluiting > Item: 42arc107
Kenwood 2020> Key1 / Key2 / GND aansluiting > Item: 42arc000
Pioneer 3.5mm jack aansluiting > Item: 42arc107
Pioneer AVH/DMH/SPH 3,5mm jack aansluiting > Item: 42arc1072
Snooper Key1 / Key2 aansluiting > Item: 42arc000
Sony 3,5mm jack aansluiting > Item: 42arc107
XZent enkele kabel aansluiting > Item: 42arc108
Zenec enkele kabel aansluiting > Item: 42arc108

Algemene installatie-instructies:
Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van het OEM-apparaat
2: Demonteer het OEM-apparaat terwijl de stroom is uitgeschakeld
3: Controleer alle interfaceverbindingen op juistheid en continuïteit terwijl de stroom is uitgeschakeld.

Aansluiting en aansluitvolgorde:
1: Maak de instellingen en hardwareconfiguratie van de interface spanningsloos
2: Controleer de configuratie van de radioverbindingskabel
3: Controleer alle interface-aansluitingen op juistheid en continuïteit zonder spanning.

Aansluiting en aansluitvolgorde:
1: Maak de instellingen en hardwareconfiguratie van de interface spanningsloos
2: Controleer de configuratie van de radioaansluitkabel
3: Sluit de radioaansluitkabel aan volgens de gebruiksaanwijzing van het achteraf aan te sluiten apparaat
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van het achteraf aan te sluiten apparaat
5: Sluit de complete installatie aan op het voertuig met onder spanning staande aansluiting als laatste: Verbind de totale installatie met het voertuig met de liveverbinding als laatste
6: Softwareconfiguratie van de interface volgens de instructies in de artikeltekst en in de BDA
7: Configuratie van het achteraf aan te sluiten apparaat volgens de bedieningshandleiding van het achteraf aan te sluiten apparaat Stuurwielafstandsbediening/camera/FSE/antenne fantoomvoeding en andere
8: Functietest stuurwielafstandsbediening en voertuig

Wijzigingen aan de hardwareconfiguratie van de interface en de radioverbindingskabel:
1: Wijzigingen spanningsloos maken
2: Verbinding na wijziging zie hierboven 5 tot 8

Als de interface of het voertuig niet goed werkt:
1: Reset naar het OEM-apparaat
2: Bedien het OEM-apparaat
3: Stel CAN-busrust in
4: Controleer de hardwareconfiguratie van de interface
5: Verbinding na CAN-busrust zie hierboven 5 tot 8

Aansluitingen, aansluitingswijzigingen, alternatieve aansluitingen, aansluitingen van losse kabels of aansluitingsverlengstukken van losse kabels die in de informatietekst of in de bedieningshandleiding worden genoemd, zijn alleen bedoeld als richtlijn en informatie voor geschoold vakpersoneel.

Andere aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van alternatieve aansluitingen of aansluitverlengstukken:
1: Aansluitingen en wijzigingen mogen alleen door geschoold vakpersoneel worden uitgevoerd
2: Aansluitingen en wijzigingen moeten vóór aansluiting worden gecontroleerd op eventuele goedkeuringen van de fabrikant of garantiebepalingen van de fabrikant die door de wijzigingen kunnen worden beïnvloed
3: Aansluitingen en wijzigingen moeten vóór aansluiting op werking en juistheid worden gecontroleerd door te meten en te vergelijken aan de hand van het kabeltoewijzingsschema van het voertuig
4: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op werking
5: Aansluitingen en wijzigingen worden onder eigen verantwoordelijkheid uitgevoerd zonder garantie op schade aan het voertuig, het ombouwapparaat of de interface
6: Wijzigingen aan de voorgemonteerde kabelboom kunnen de productgarantie ongeldig maken.

Geschikt voor:
Universeel
Honda Civic 2005-2011
