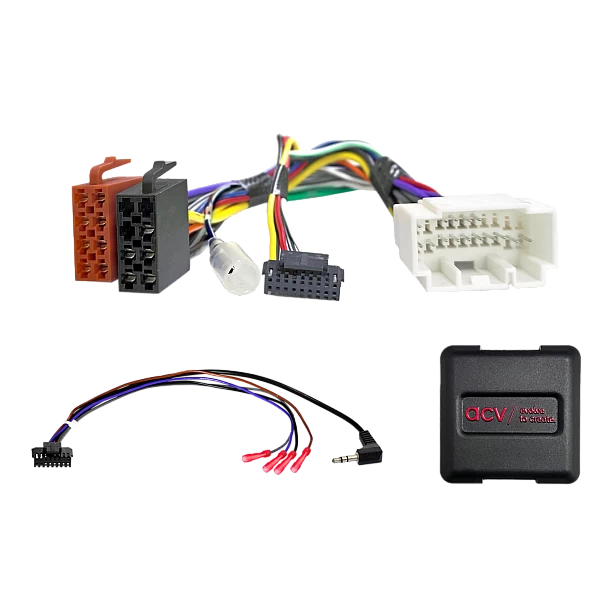

Stuurwiel bediening Honda Civic/CR-V/S2000 20Pin Honda blue incl. mulitlead (42sho009)

Behoud de originele bedieningsfuncties op het stuurwiel wanneer u de fabrieksradio vervangt
door een achteraf ingebouwde radio.

Afhankelijk van de uitrusting van het voertuig en de functionaliteit en software van het achteraf
ingebouwde apparaat kunnen bepaalde bedieningsfuncties ontbreken of door andere functies
worden vervangen.

Vergelijk de afgebeelde stekkers van de adapter met die in uw auto en controleer of deze visueel
en technisch passen.

Controleer ook of een van de genoemde originele fabrieksradio's in uw auto was ingebouwd.

Controleer vóór de eindmontage of de voertuigfuncties, voertuiginstellingen en
stuurwielbediening goed werken.

Opmerking:

Analoge

connector: 20-pins Honda blauw
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
voertuigen met Alpine OEM-autoradio
voertuigen met 5 SWC-functies*

instellingen van de DIP-schakelaars voor de fabrikant van het achteraf in te bouwen apparaat
(raadpleeg de handleiding)

Toepassing:

Honda Civic (EU/ES/EP/EM/EV) 03/2001 - 09/2005*
Honda Civic Hybrid (FD) 01/2004 - 02/2006*
Honda CR-V (RD8/RD9) 11/2004 - 12/2006
Honda S2000 (AP1) 10/1998 - 01/2004

De volgende signalen zijn beschikbaar:

Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies
incompatibel zijn.

SWC

*voertuigen met 3 SWC-functies > artikel: 42k-1131-002

Algemene installatie-instructies:

Controle:
1: Controleer alle bedieningsfuncties en voertuiginstellingen van de OEM-HU.
2: Koppel de OEM-HU spanningsvrij los.
3: Controleer alle interface-aansluitingen op juistheid, spanningsvrij.

Aansluiting en aansluitvolgorde:
1: Controleer de instellingen en hardwareconfiguratie van de interface, spanningsvrij.
2: Controleer de configuratie van de HU-aansluitkabel, spanningsvrij.
3: Sluit de HU-aansluitkabel aan volgens de gebruiksaanwijzing van de retrofit HU.
4: Sluit alle andere aansluitingen aan volgens de gebruiksaanwijzing van de retrofit HU.
5: Sluit de gehele installatie aan op het voertuig, waarbij de hoofdaansluiting als laatste wordt
aangesloten.
6: Configureer de software van de interface volgens de instructies in de productbeschrijving en
in de handleiding.
7: Configureer de achteraf ingebouwde HU volgens de gebruiksaanwijzing van het achteraf
ingebouwde apparaat (stuurwielafstandsbediening/camera/handsfree-set/fantoomvoeding voor
de antenne en overige onderdelen).
8: Functietest van de stuurwielafstandsbediening en het voertuig

Wijzigingen in de configuratie van de interface en de aansluitkabel van de HU:
1: Wijzig de configuratie (spanningsvrij)
2: Her aansluiten, zie bovenstaande punten 5 tot en met 8
In geval van storing van de interface of het voertuig:
1: Installeer de OEM HU opnieuw
2: Bedien de OEM HU
3: Schakel de CAN-bus uit
4: Controleer de hardwareconfiguratie van de interface
5: Herverbinding na uitschakeling van de CAN-bus, zie bovenstaande punten 5 en 6

Extra aansluitingen, wijzigingen in de aansluitingen, alternatieve aansluitingen, aansluitingen
van losse kabels of verlengingen van losse kabels die in de informatietekst of de handleiding
worden vermeld, dienen uitsluitend ter oriëntatie en zijn bedoeld ter informatie van een
opgeleide gespecialiseerde installateur.

Extra aansluitingen, wijzigingen in de kabelconfiguratie van de kabelboom of het gebruik van
alternatieve aansluitingen of verlengingen:
1: Aansluitingen en wijzigingen mogen uitsluitend worden uitgevoerd door een opgeleide
gespecialiseerde installateur.
2: Aansluitingen en wijzigingen moeten vóór de aansluiting worden gecontroleerd op eventuele
goedkeuringen van de fabrikant of garantievoorwaarden van de fabrikant die door de wijzigingen
kunnen worden beïnvloed.
3: Aansluitingen en wijzigingen moeten vóór de aansluiting op werking en juistheid worden
gecontroleerd door ze te meten en te vergelijken met het kabeltoewijzingsschema van het
voertuig.
4: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid uitgevoerd, zonder
garantie op de werking.
5: Aansluitingen en aanpassingen worden op eigen verantwoordelijkheid uitgevoerd, zonder
enige garantie met betrekking tot schade aan het voertuig, het achteraf gemonteerde apparaat of
de interface.
6: Aanpassingen aan de voorgemonteerde kabelboom kunnen de garantie op het product
ongeldig maken.

Geschikt voor:
Honda Civic 2001-2006
Honda CR-V 2004-2006
Honda S2000 1998-2004
