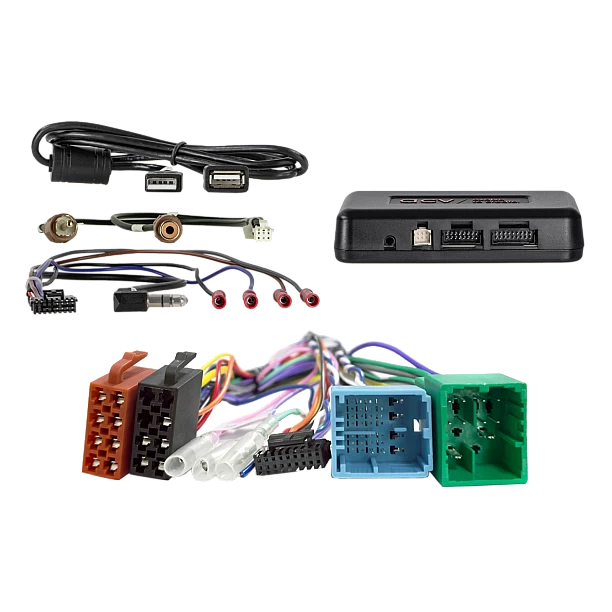

Stuurwiel bediening + Info adapter incl. lead Citroen/ Fiat/ Opel/ VoertuigenMultilead (43uft03)

Opmerking:

voertuigen met SWC

CAN-bus

connector: 12-pins groen / 32-pins blauw (Fiat)
connector: OEM SWC > 3,5 mm-aansluiting / losse draad

voertuigen met 5" OEM-autoradio
voertuigen met 7" OEM-autoradio
voertuigen met 10" OEM-navigatiesysteem

activeer en configureer de ingang voor de achteruitrijcamera in de achteraf ingebouwde autoradio

Aansluiting i-adapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: ingang achteruitrijcamera retrofit HU

Weergave i-adapterinstellingen > ingang achteruitrijcamera retrofit HU

Camerabeeld of i-adapterinstellingen en weergave niet beschikbaar:
sluit een extra GND-signaal aan op de buitenste geleider van de RCA-verbinding tussen de camera en de HU

i-adapter-instellingen:
houd de SWC-knop voor track omhoog of omlaag ingedrukt

afhankelijk van de voertuiguitrusting en software:
niet alle voertuiginstellingen worden ondersteund
niet alle voertuigfuncties worden ondersteund
niet alle voertuiginformatie wordt weergegeven

+12V-signaal achteruitversnelling wordt niet betrouwbaar ondersteund

volgende instellingen worden ondersteund:

Taal / Afstandseenheden / Klok / Temperatuureenheden / Verbruikseenheden / Snelheidseenheden / Follow Me / Automatisch ontgrendelen bij uitstappen / Knipperlichten bij vergrendelen / Interieurverlichting / Automatische deurvergrendeling / Dagrijverlichting / Bochtverlichting / Sfeerverlichting / Welkomstverlichting / Park Sens / Volumeregelaar / Grootlichtregeling / Park Sense / Regensensor / Lane Sense-waarschuwing / Lane Sense-gevoeligheid / Bandenspanningseenheden / Verkeersbordherkenning / Verkeersbordwaarschuwing / Opties bij uitgeschakeld voertuig / Dodehoekassistent / Gevoeligheid koplampsensor / Waarschuwing voor aanrijding aan de voorzijde / Gevoeligheid voor aanrijding aan de voorzijde

+12V-signaal achteruitversnelling wordt niet betrouwbaar ondersteund

voertuigen met OEM-achteruitrijcamera:
Achteruitrijcamera-interface Citroën/Fiat/Opel/OEM-camera > artikel: 771094-1031

DIP-schakelaarinstellingen voor het OEM-apparaat (zie de handleiding)
DIP-schakelaarinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Toepassing per voertuig:

Citroën
Citroën Jumper (250) 07/2024 - 2026
Citroën e-Jumper (259) 07/2024 - 2026
Citroën Relay (250) 2024 - 2026

Fiat
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2026
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2026

Opel
Opel Movano Cargo C (Y) 01/2024 - 2026
Opel Movano Electric Cargo C (Y) 01/2024 - 2026

Peugeot
Peugeot Boxer (Y) 07/2024 - 2026
Peugeot e-Boxer (Y) 07/2024 - 2026

Toyota
Toyota Proace Max (T) 08/2024 - 2026
Toyota Proace Max Electric (T) 01/2025 - 2026

De volgende signalen zijn beschikbaar:

Geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal, niet in alle voertuigen ondersteund
roze: snelheidspulssignaal, niet betrouwbaar ondersteund
groen: GND parkeerremsignaal

belastbaarheid uitgangen: max. 250 mA

stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelweerstand min. 150 Ohm

SWC

ondersteunde voertuiginstellingen

Geschikt voor:
Citroën Jumper 2024-2026
Citroën Relay 2024-2026
Fiat Ducato 2021-2026
Opel Movano 2024-2026
Peugeot Boxer 2024-2026
Toyota Proace 2024-2026
