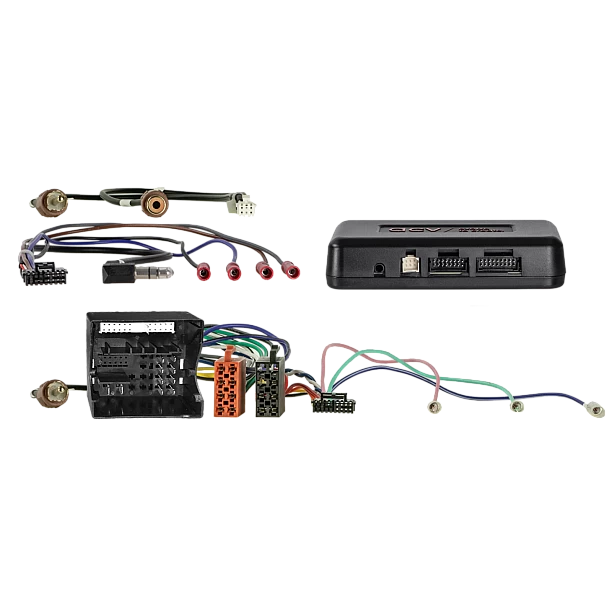

Stuurwiel bediening + Info adapter Skoda/Volkswagen Voertuigen 52Pin Quadlock Multilead (43uvw03)

Infodapter

De Infodapter behoudt verschillende weergavefuncties van het voertuig wanneer de OEM-radio of het navigatiesysteem wordt vervangen.

Voertuigspecifieke instellingen zijn toegankelijk en worden weergegeven op de aftermarket-hoofdeenheid.

SWC-knoppen zijn essentieel om toegang te krijgen tot het configuratiemenu van de Infodapter.

Afhankelijk van de uitrusting van het voertuig en het functie- en softwareaanbod van de retrofit HU kunnen individuele bedieningsfuncties worden weggelaten of vervangen door andere functies.

Bekijk onze lijst met OEM-hoofdeenheden en vergelijk de afgebeelde kabelboomconnectoren met de connectoren in uw auto en zorg ervoor dat ze optisch en technisch passen.

Houd er rekening mee dat in sommige gevallen niet alle functies worden ondersteund.
Bijvoorbeeld Trailer Assist, E Call of andere rijhulpsystemen en comfortsystemen.

Controleer het voertuigmenu voor verschillende instellingen vóór de installatie.

Controleer ook de werking van de instellingen en het voertuigsysteem vóór de definitieve installatie.

Opmerking:

connector: 52-pins Quadlock VAG
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM achteruitkijkcamera > RCA(m) oker

voertuigen met MIB-PQ OEM-systeem

activeer en configureer de achteruitkijkcamera-ingang in de retrofit HU

aansluiting i-dapter:
paars/wit: +12V achteruitrijsignaal
RCA(m) oker: achteruitrijcamera-ingang retrofit HU

visualisatie i-adapterinstellingen > retrofit HU achteruitrijcamera-ingang
visualisatie OPS > retrofit HU achteruitrijcamera-ingang
visualisatie Klinatronik > retrofit HU achteruitrijcamera-ingang

voertuigen met SWC i-adapterinstellingen:
houd de SWC-knop omhoog ingedrukt
alternatief met item: 43x-afstandsbediening

voertuigen zonder SWC i-dapter-instellingen benodigde accessoires:
i-dapter-accessoires afstandsbediening > interface-instellingen: item: 43x-afstandsbediening

camerabeeld of i-dapter-instellingen en visualisatie niet beschikbaar:
sluit een extra GND-signaal aan op de RCA-buitenste geleider van de camera en HU-aansluiting

voertuigen met parkeerhulp voor PDC > voor PDC wordt na het starten in het display weergegeven
verlaat het display > via voertuig PDC-schakelaar

+12V achteruitrijsignaal wordt vanaf 3 km/u uitgeschakeld

afhankelijk van de voertuiguitrusting en software:
niet alle voertuiginstellingen worden ondersteund
niet alle voertuigfuncties worden ondersteund
niet alle voertuiginformatie wordt gevisualiseerd

voertuigen met E-Call:
E-Call-functie behouden MAN/Seat/Skoda/VW 52-pins Quadlock > artikel: 1424-02

voertuigen met OEM-achteruitkijkcamera:
Achteruitkijkcamera-adapter VW MIB II PQ MQS > artikel: 771324-1037

voertuigen zonder versterkt systeem*

niet voor voertuigen:
met OEM Meest versterkt systeem
met open dashboard
zonder OEM-voorbereiding > SWC / luidsprekers / HU

dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Voertuigtoepassing:

Skoda
Skoda Yeti (5L) 10/2013 - 07/2017*

VW
VW Beetle (16) 06/2016 - 03/2018*
VW Caddy IV (DU) 06/2015 - 09/2020
VW Jetta (16) 2015 - 2018
VW Sharan II (7N) 07/2015 - 10/2021
VW T6 (7HC) 07/2015 - 08/2019
VW Tiguan II (5N) 05/2016 - 05/2021

De volgende signalen worden geleverd:

Reïmporteerde voertuigen of voertuigen met andere software kunnen mogelijk niet compatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA.

stroomverbruik meer dan 250 mA:
1 relais spoelweerstand min. 75 Ohm.
2 relais spoelweerstand min. 150 Ohm.

SWC

visualisatie klimaatregeling ondersteund
visualisatie OPS ondersteund
CAR voertuiginstellingen ondersteund

*Skoda Yeti Active Sound OEM versterkt systeem ondersteund
*VW Beetle Composition Media OEM HU Dynaudio OEM versterkt systeem ondersteund
*VW Beetle Fender OEM versterkt systeem niet ondersteund

Optioneel:

E-Call-functie behoud MAN/Seat/Skoda/VW 52-pins Quadlock > artikel: 1424-02

Geschikt voor:
Volkswagen Beetle 2016-2018
Volkswagen Caddy 2015-2020
Volkswagen Jetta 2015-2018
Volkswagen Sharan 2015-2021
Volkswagen T6 Transporter 2015-2019
Volkswagen Tiguan 2016-2021
Skoda Yeti 2013-2017
