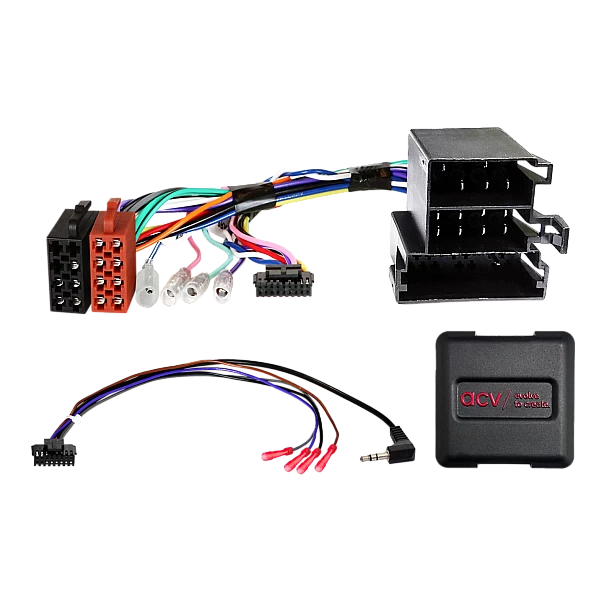

Stuurwiel bediening Iveco Daily (VI) 2014-2019 Mini ISO incl. multilead

Behoud de originele stuurwielbedieningsfuncties bij het vervangen van de fabrieksradio door
een aftermarket-radio.

Afhankelijk van de uitrusting van het voertuig en de functionaliteit en software van het
aftermarket-apparaat kunnen bepaalde bedieningsfuncties komen te vervallen of worden
vervangen door andere functies.

Vergelijk de afgebeelde stekkers van de adapter met die in uw voertuig en controleer of deze optisch en technisch passen.

Controleer ook of een van de vermelde originele fabrieksradio's in uw voertuig was ingebouwd.

Controleer vóór de eindmontage of de voertuigfuncties, voertuiginstellingen en
stuurwielbediening goed werken.

Opmerking:

CAN-bus
Aansluiting: ISO / Mini ISO
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Voertuigen met 2 x 4 functies Fiat Ducato stuurwiel / bedieningsknoppen aan de voorkant

Voertuigen met radio-voorbereiding

Voertuigen met 1-DIN Bosch MY2014 LDWS OEM-apparaat:
+12V continu stroom klem 30 / +12V ontstekingsstroom klem 15 indien nodig verwisselen

Voertuigen zonder 2-DIN Delphi OEM-apparaat

Voertuigen zonder Magneti Marelli OEM-navigatie

Dippschakelaar-instellingen voor de fabrikant van het achteraf gemonteerde apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Iveco Daily VI 07/2014 – 2019

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Geschikt voor:
Universeel
Iveco Daily 2014-2019
