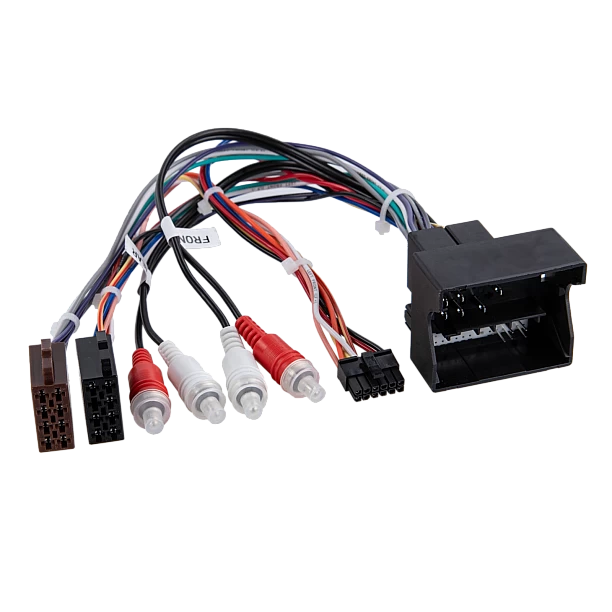

Stuurwiel bediening kabelboom tbv 42cx401 Audi/Seat Quadlock RCA

Opmerking:

connector: ISO / Mini ISO
connector: OEM versterkt systeem 2-kanaals / 4-kanaals > RCA(m) voor/achter

wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidspulssignaal
blauw: +12V versterker op afstand

voertuigen met Blaupunkt / Matsushita / Grundig Chorus II / Concert II / Symphony II 2 DIN OEM HU
voertuigen met BNS 5.0 monochroom OEM Sat Nav
voertuigen met RNS-E 16:9 OEM Nav Sat

retrofit HU met voorversterkeruitgang van meer dan 3V

retrofit HU met voorversterkeruitgang van minder dan 3V:
SWC-kabelboom 42cx401/42cx402 Audi/Seat Exeo Quadlock Pro > artikel: 42cx23-amp

voertuigen Audi TT 08/2010 - 04/2010 met niet-functionerend OEM-geluidssysteem:
versterkt systeem codering van CAN-bus activering tot afstandsbediening activering vereist indien mogelijk
Adres J525 > activering 1 afstandsbediening (0xxx?xx)

voertuigen met versterkeruitschakeling geluidstest extra:
Ruisfilter NF GND ontkoppelen RCA > artikel: 30.5000-01

Toepassing:

voertuigspecifieke kabelboom

Voertuigtoepassing:

Audi
Audi A1 (8X) 07/2010 - 04/2018*
Audi A3 (8P) 05/2003 - 04/2005
Audi A3 (8P) 10/2004 - 04/2013
Audi A4 B6 (8E) 11/2000 - 10/2005
Audi A4 B7 (8E) 11/2004 - 02/2009
Audi A6 (C5/B4) 05/2001 - 03/2006**
Audi Q3 (8U) 10/2011 - 11/2014*
Audi Q3 (8U) 02/2015 - 06/2018*
Audi R8 (42) 04/2007 - 05/2015
Audi TT (8J) 09/2006 - 04/2010
Audi TT (8J) 08/2010 - 04/2014

Seat
Seat Exeo (3R) 03/2009 - 05/2013

Interface:
SWC verschillende voertuigen universeel cx401 CAN-bus > artikel: 42cx401
SWC verschillende voertuigen universeel cx402 CAN-bus Axion/Kienzle > artikel: 42cx402
SWC verschillende voertuigen universeel cx403 CAN-bus Continental > 42cx403
SWC verschillende voertuigen universeel cx401 kabelboom/Multilead > artikel: 42-1000-001
CAN-busadapter verschillende voertuigen universele kabelboom > can-uni 01

HU-toepassing:
Multilead verschillende HU > artikel: 42arc100

Alpine 3,5 mm jackconnector > artikel: 42arc101
Blaupunkt 2010> 3,5 mm jackconnector > artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) connector > artikel: 42arc000
China Hu Key1 / Key2 / (GND) > item: 42arc000
Clarion 3,5 mm jackconnector > item: 42arc104
Digital Dynamics single lead connector > item: 42arc108
ESX Key1 / Key2 connector > item: 42arc000
JVC 3,5 mm jackconnector > item: 42arc104
JVC single lead connector > artikel: 42arc105
Kenwood single lead connector > artikel: 42arc105
Kenwood 2017> 3,5 mm jackconnector > artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND-connector > artikel: 42arc000
Pioneer 3,5 mm jackconnector > artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5 mm jackconnector > artikel: 42arc1072
Snooper Key1 / Key2-connector > artikel: 42arc000
Sony 3,5 mm jackconnector > artikel: 42arc107
XZent single lead connector > artikel: 42arc108
Zenec single lead connector > artikel: 42arc108

*voertuigen met Chorus OEM HU met monochroom display
**voertuigen met RNS-E OEM Sat Nav

Accessoires:
Ruisfilter NF GND ontkoppeling RCA > artikel: 30.5000-01

Geschikt voor:
Audi A1 2010-2018
Audi A3 2003-2013
Audi A4 2000-2009
Audi A5 2007-2011
Audi A6 2001-2006
Audi Q3 2011-2018
Audi Q5 2008-2012
Audi Q5 2012-2017
Audi R8 2007-2015
Audi TT 2006-2014
Seat Exeo 2009-2013
