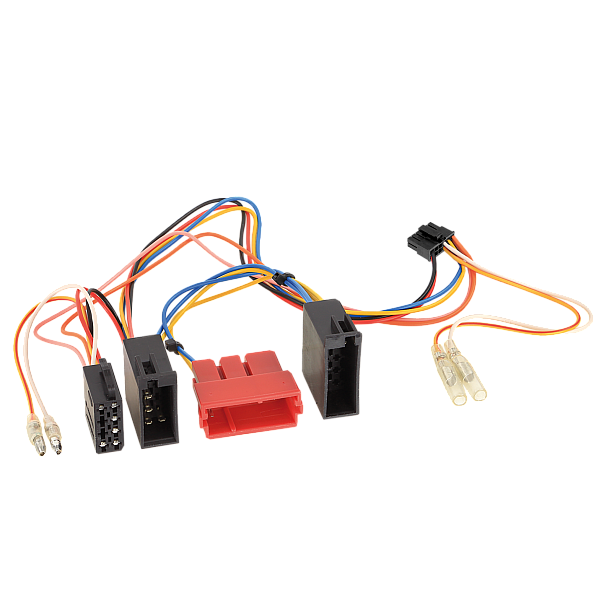

Stuurwiel bediening kabelboom tbv 42cx401 Mercedes ISO/Mini ISO

Let op:

uitrusting: 42cx401/42cx402/can-uni 01

voertuigen met Audio 5 / Audio 10 1-DIN OEM HU
voertuigen met Audio 30 APS 1-DIN OEM satellietnavigatie

voertuigen VW Crafter met RCD 2001 1-DIN OEM HU

voertuigen Mercedes / VW met open dashboard > controleer aansluiting en toewijzing voor installatie met OEM HU:

bruin-rood gedraaid: CAN hoog
bruin gedraaid: CAN laag

CAN Bus in CAN Bus verdeler onder dorpelafdekking
CAN-bus bij climatronic
CAN-Bus in mini-ISO-stekker: Pin 1 Kan laag / Pin 2 Kan hoog
CAN-Bus in 8-polige voedingsstekker: Pin 7 CAN hoog / Pin 6 CAN laag
CAN Bus in 18 Pin AMP connector: Pen 8 CAN laag / Pen 9 CAN hoog / niet Robert Bosch CAN

OEM HU met ISO blokconnector:
ISO verlengkabel luidspreker 10cm> iitem: 1322-02

Toepassing voertuig:

Mercedes A-klasse (W169) 10/2004 - 04/2012
Mercedes A-klasse (C169) 11/2004 - 07/2011
Mercedes B-klasse (T245) 06/2005 - 06/2011
Mercedes C-klasse (W203) 03/2000 - 01/2005
Mercedes CLK-klasse (C208) 07/1999 - 03/2003
Mercedes CLK-klasse (C209) 03/2002 - 05/2005
Mercedes E-klasse (W210) 06/1999 - 12/2002
Mercedes SL-klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 - 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 - 11/2016

HU toepassing:

42arc000 China HU/Blaupunkt 2010>/Kenwood 2020> 3 Lood
42arc100 Multilead/Blaupunkt 2012>/Kenwood 2017> Klinke / 3 Lood
42arc101 Alpine Klinke
42arc103 Blaupunkt >2010 Mini-ISO
42arc104 Clarion/JVC Klinke
42arc105 JVC/Kenwood 1 leiding
42arc107 Pioneer/Sony/Kenwood 2017> Klinke
42arc1072 Pioneer AVH/DMH/SPH 2022> Klinke
42arc108 Zenec/Digital Dynamic 1 lead

Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2000-2005 (203)
Mercedes Benz CLK-Klasse 1999-2003 (208)
Mercedes Benz CLK-Klasse 2002-2005 (209)
Mercedes Benz E-Klasse 1999-2002 (210)
Mercedes Benz SL-Klasse 2001-2006 (230)
Mercedes Benz SLR-Klasse 2003-2009 (199)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Vito 2003-2014 (639)
Mercedes Benz Viano 2003-2014 (639)
Volkswagen Crafter 2006-2016
