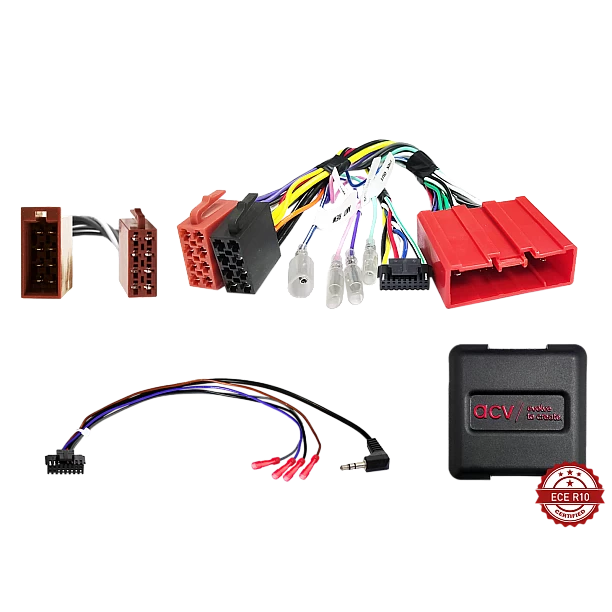

Stuurwiel bediening Mazda 6(GJ)/CX-5(GH)/CX-7(ER) 24Pin Multilead

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 24-pins Mazda-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-geluidssysteem ISO(m) > ISO(v)

blauw/wit: +12V versterker-remote

Voertuigen met BOSE OEM-geluidssysteem

Voertuigen zonder BOSE OEM-geluidssysteem:
Montage zonder OEM-geluidssysteem ISO(m) > ISO(f) aansluiting
Montage zonder blauw/wit +12V Amp Remote-aansluiting

Controleer vóór aansluiting > de bezetting en functie van de analoge aansluitingen voor snelheidssignaal / handremsignaal

Instellingen voor datum/tijd worden ondersteund
Instellingen voor kilometerstand worden ondersteund
Faderinstellingen ondersteund

DIP-schakelaarinstellingen voor de fabrikant van de achterafmontageapparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Mazda 6 (GJ) 02/2013 - 02/2015*
Mazda CX-5 (GH) 04/2012 - 02/2015**
Mazda CX-7 (ER) 10/2007 - 09/2009
Mazda CX-7 (ER) 10/2009 - 09/2013

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

Afstandsbediening op het stuur

*Voertuigen met Sanyo 2-DIN OEM-navigatie > OEM-camerasluiting 4-pins stekker groen Video+ / rood Video-
**Voertuigen met Panasonic OEM-apparaat

Geschikt voor:
Mazda 6 2013-2015
Mazda CX-7 2008-2012
Mazda CX-5 2012-2015
