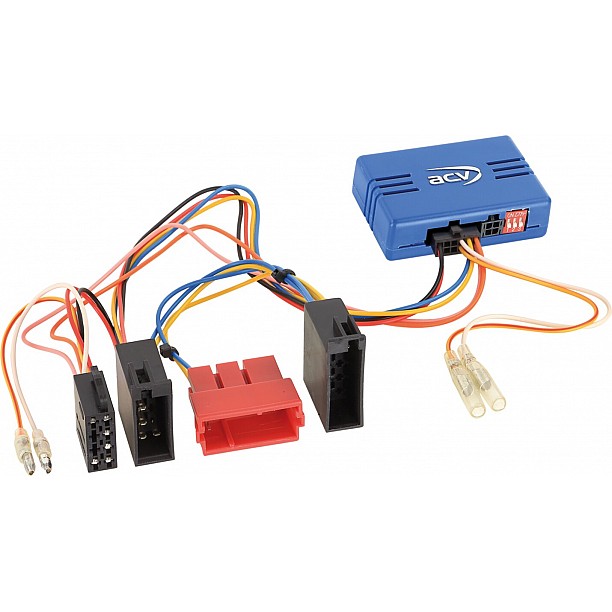

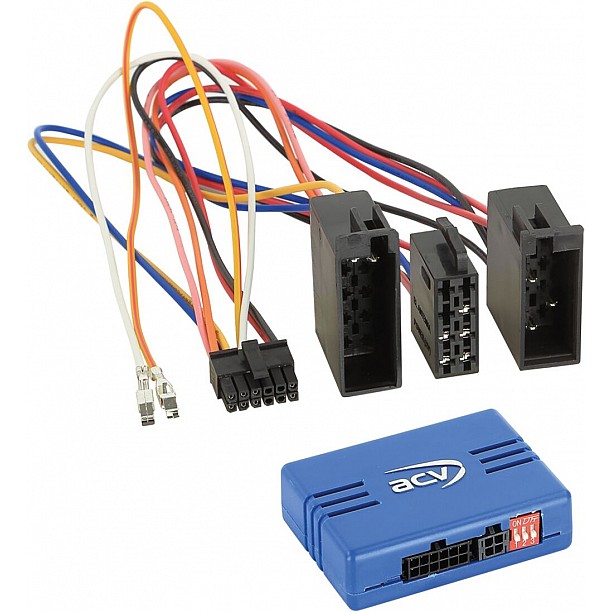

Stuurwiel bediening Mercedes Benz diverse voertuigen ISO/10 Pin ISO

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbediening Mercedes Benz

Behoud de originele functies van de stuurafstandsbediening wanneer u uw fabrieksradio inruilt voor een aftermarket-radio.
Vergelijk de weergegeven adapterstekkers met die in uw voertuig en controleer of ze optisch en technisch passen.
Controleer ook of een van de opgegeven originele fabrieksradio's in uw voertuig is geïnstalleerd,

Let op:

CAN-bus

Aansluiting: ISO / 10-polige ISO Mercedes-stekker > Artikel: 42cx27

Controleer dipschakelaar positie

Voertuigen met radiovoorbereiding
Voertuigen met Audio 5 / Audio 10 OEM-eenheid
Voertuigen met Audio 30 APS OEM-navigatie
Voertuigen met Comand 2.0 / 2.5 OEM-navigatie

Voertuigen met CAN-bus aansluiting: 10 Pin ISO

Voertuigen met verschillend comfort interieur CAN Bus aansluiting:

Controleer aansluiting en toewijzing vóór installatie met OEM-eenheid

bruin-rood gedraaid: CAN hoog
bruin gedraaid: CAN laag

verschillende kabelkleuren 18-polige AMP-stekker mogelijk

CAN-bus naar CAN-bus verdeler dorpelpaneel
CAN-bus naar airconditioningsysteem
CAN-bus in mini ISO-stekker: Pin 1 Can laag / Pin 2 Can hoog
CAN-bus in 8-polige ISO-stekker: Pin 7 CAN hoog / Pin 6 CAN laag
CAN-bus in 18-polige AMP-stekker: Pen 8 CAN laag / Pen 9 CAN hoog / niet Robert-Bosch CAN

OEM-eenheden met ISO-blokconnector ISO-uitbreidingsluidspreker 10cm > Artikel: 1322-02

Geschikt voor de volgende voertuigen:

Mercedes A-Klasse (W169) 10/2004 - 04/2012
Mercedes A-Klasse (C169) 11/2004 - 07/2011
Mercedes B-Klasse (T245) 06/2005 - 06/2011
Mercedes C-Klasse (W203) 03/2000 - 01/2005
Mercedes CLK-Klasse (C208) 07/1999 - 03/2003
Mercedes CLK-Klasse (C209) 03/2002 - 05/2005
Mercedes E-klasse (W210) 06/1999 - 12/2002
Mercedes SL-Klasse (R230) 08/2001 - 02/2006
Mercedes SLR (C199) 13/2003 - 12/2009
Mercedes Sprinter (W906) 04/2006 - 08/2013
Mercedes Sprinter (W906) 08/2013 - 05/2018
Mercedes Vito/Viano (W639) 07/2003 - 08/2010
Mercedes Vito/Viano (W639) 09/2010 - 03/2014

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15 1,5A max.
oranje: +12V verlichtingsklem 58 0,1A max.
wit: +12V achteruitrijsignaal 1,5A max.
geel/groen geel/rood: snelheidssignaal

Stuurwielafstandsbediening

Aansluitkabel voor de volgende radiofabrikanten:

Multilead diverse apparaten: 42arc100

Alpine 3,5mm jack aansluiting: 42arc101
Blaupunkt 2010> 3,5mm jack aansluiting: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) connector: 42arc000
China HU Key1 / Key2 / (GND) connector: 42arc000
Clarion 3,5mm-connector: 42arc104
Digital Dynamics enkele kabel connector: 42arc108
ESX Key1 / Key2 aansluiting: 42arc000
JVC 3,5mm-connector: 42arc104
JVC enkele kabelaansluiting: 42arc105
Kenwood enkele kabel connector: 42arc105
Kenwood 2017> 3,5 mm koptelefoonaansluiting: 42arc107
Kenwood 2020> Key1 / Key2 / GND-connector: 42arc000
Pioneer 3,5 mm-connector: 42arc107
Snooper Key1 / Key2-aansluiting: 42arc000
Sony 3,5 mm stekkeraansluiting: 42arc107
XZent enkele kabel connector: 42arc108
Zenec-stekker voor enkele kabel: 42arc108

Geschikt voor:
Mercedes Benz A-Klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2000-2005 (203)
Mercedes Benz CLK-Klasse 1999-2003 (208)
Mercedes Benz CLK-Klasse 2002-2005 (209)
Mercedes Benz E-Klasse 1999-2002 (210)
Mercedes Benz SL-Klasse 2001-2006 (230)
Mercedes Benz SLR-Klasse 2003-2009 (199)
Mercedes Benz Sprinter 2006-2018 (906)
Mercedes Benz Vito 2003-2023 (639)
Mercedes Benz Viano 2010-2023 (639)
