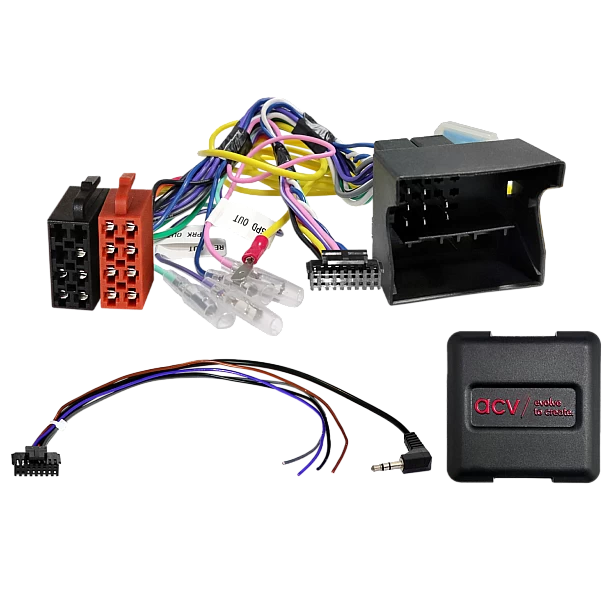

Stuurwiel bediening Mercedes Benz Vito (W447) 40Pin Quadlock Multilead (42smc011)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Mercedes-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: +12 V continu stroom geel klem 30 accu beveiligd

Voertuigen met Audio 10 / Audio 15 / Audio 30 / Audio 40 OEM-apparaat
Voertuigen met Audio 10 OEM-apparaat > alleen luid/zacht-functie ondersteund*
Voertuigen met Audio 40 Pioneer OEM-apparaat > Pioneer-kabelboom verwijderen
Voertuigen met Audio 30 Garmin OEM-apparaat > OEM-achteruitrijcamera niet aanpasbaar

Voertuigen met OEM-camera:
Achteruitrijcamera-adapter Fakra(m)>Cinch(m) OEM-camera > Artikel: 771000-2011

Voertuigen met E-Call:
E-Call-onderhoud Mercedes Sprinter/V-Klasse > Artikel: 1424-27-0

Achteruitrijsignaal wordt niet in alle voertuigen ondersteund:
Achteruitrijsignaal > +12V bestuurderszijde A-stijl 1,5 mm wit/blauw

Dippschakelaar-instellingen voor de fabrikant van de retrofit-apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Mercedes Vito (W447) 10/2014 - 02/2019
Mercedes Vito (W447) 05/2019 - 01/2024

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal
Belastbaarheid uitgangen: 250 mA max.

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielbediening

*Voor meer stuurwielbedieningsfuncties > voertuig indien mogelijk coderen op Audio 15 OEM-apparaat

Geschikt voor:
Mercedes Benz Vito 2014-2024 (447)
