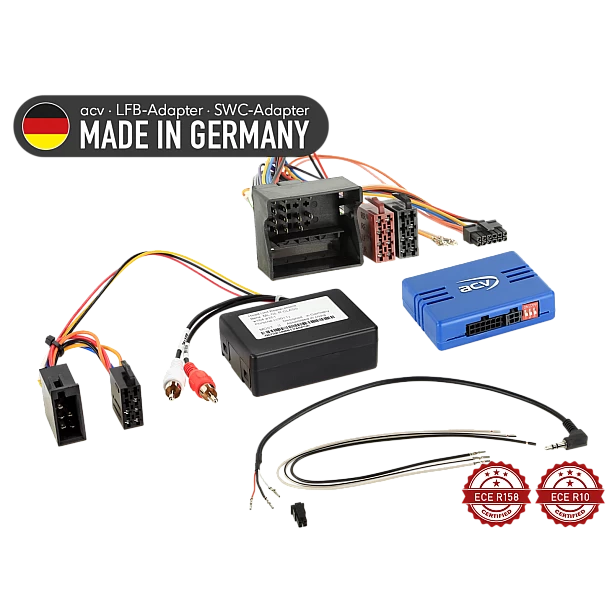

Stuurwiel bediening Mercedes voertuigen Quadlock Multilead Amp

Bij deze stuurwiel bediening moet je een ACV lead meebestellen. Deze kan per autoradio verschillen. De lead moet je aansluiten op de controlbox. Kies de juiste lead uit onze relateerde producten onderop de pagina.

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Stekker: 40-polige Quadlock-stekker (Mercedes)
Stekker: OEM-SWC > 3,5 mm-jackplug / losse kabel
Stekker: MOST25-interface > ISO (m/v)
Stekker: OEM-versterkersysteem MOST25 > Cinch (m) rood/wit
Stekker: OEM-SWC > 3,5 mm-jackplug / losse kabel > Artikelnummer: 42arc100

Controleer de DIP-schakelaars voor de achteraf ingebouwde head-unit

Stekker: 40-polige Quadlock-stekker (Mercedes)
Stekker: OEM-versterkersysteem MOST25 > Cinch (m) rood/wit

Voertuigen met MOST25 OEM-versterkersysteem
Voertuigen met 2-DIN Audio-20 OEM-headunit
Voertuigen met 2-DIN Audio-50 APS Comand NTG2/NTG2.5 OEM-navigatiesysteem:
Tijdinstellingen worden niet ondersteund > Voer indien mogelijk de voertuigcode in op de Audio-20 OEM-headunit

Voertuigen van de SL-klasse (R230) 04/2008 – 12/2011 > compatibel met NTG2.5-navigatiesysteem
Voertuigen van de SL-klasse (R230) 03/2006 – 02/2008 > NTG 2.0 niet compatibel

Voertuigen zonder Audio 10 OEM-headunit
Voertuigen zonder Comand 2.0 / 2.5 OEM-navigatiesysteem
Voertuigen zonder D2B OEM-versterkersysteem

In individuele gevallen kunnen, afhankelijk van het OEM-systeem en de achteraf ingebouwde headunit, verhoogde storingsgeluiden of een in- of uitschakelgeluid optreden.

Aansluiting MOST-interface ISO (m/v):
geel: +12 V voeding, klem 30
zwart: GND, klem 31
rood: +12 V ontstekingsafhankelijk, klem 15 / ampère-afstandsbediening / antenne-afstandsbediening

Cinch > voorversterkeruitgang aan de voorzijde van de achteraf ingebouwde head-unit
Fader wordt niet ondersteund

OEM-apparaten > CD-wisselaar / tv-tuner / telefoonmodule moeten door het MOST-ringsysteem worden omzeild
Glasvezelaansluiting MOST-ring > Art.nr.: 771000-2100
Glasvezellus (v) MOST-ring > Art.nr.: 771000-2001

Diagnose-LED:
blauw knipperend > CAN-bus zoeken
blauw brandend > CAN-bus actief

Toepassing:

Mercedes A-klasse (C169/W169) 10/2004 - 04/2008
Mercedes A-klasse (C169/W169) 06/2008 - 06/2012
Mercedes B-klasse (T245) 07/2005 - 04/2008
Mercedes B-klasse (T245) 04/2008 - 09/2011
Mercedes C-klasse (CL203/S203/W203) 02/2004 - 09/2007
Mercedes CLK-klasse (W209) 04/2005 - 01/2010
Mercedes GL-klasse (X164) 09/2006 - 05/2009
Mercedes GL-klasse (X164) 05/2009 - 07/2012
Mercedes M-klasse (W164) 07/2005 - 04/2008
Mercedes M-klasse (W164) 10/2008 - 07/2011
Mercedes ML (W164) 07/2005 - 04/2008
Mercedes ML (W164) 10/2008 - 07/2011
Mercedes R-klasse (W251) 09/2005 - 05/2007
Mercedes R-klasse (W251) 05/2007 - 05/2010
Mercedes SL-klasse (R230) 04/2008 - 12/2011

De volgende signalen worden geleverd:

Teruggeïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

roze: +12V ontstekingsklem 15, max. 1,5 A
oranje: +12V verlichtingsklem 58, max. 0,1 A
wit: +12V achteruitrijsignaal, max. 1,5 A
geel/groen geel/rood: snelheidspulssignaal

SWC

MOST25 OEM-versterkt systeem ondersteund

Geschikt voor:
Mercedes Benz A-klasse 2004-2012 (169)
Mercedes Benz B-Klasse 2005-2011 (245)
Mercedes Benz C-Klasse 2004-2007 (203)
Mercedes Benz CLK-Klasse 2005-2010 (209)
Mercedes Benz GL-Klasse 2006-2012 (164)
Mercedes Benz M-Klasse 2005-2011 (164)
Mercedes Benz ML-Klasse 2005-2011 (164)
Mercedes Benz R-Klasse 2005-2010 (251)
Mercedes Benz SL-Klasse 2008-2011 (230)
