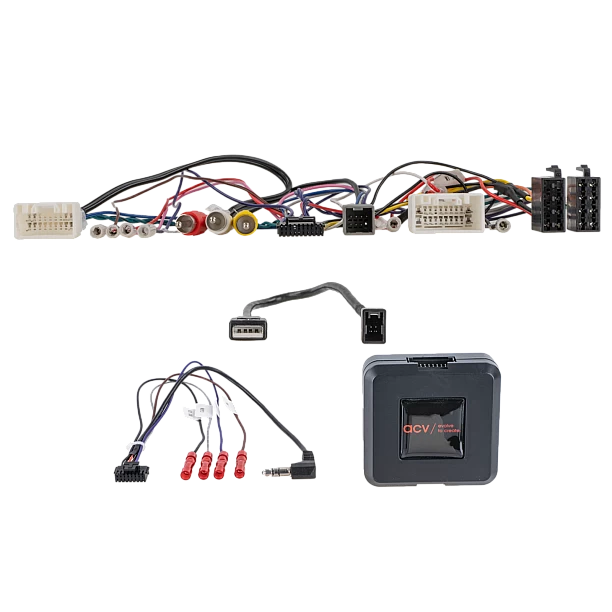

Stuurwiel bediening Mitsubish Outlander/Pajaero Multilead Camera/Amp (42smt011)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: 18-pins / 20-pins / 8-pins Mitsubishi
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM AUX > RCA(m) rood/wit
connector: OEM USB > USB-A
connector: OEM 360°-camerasysteem > RCA(m) geel

voertuigen met OEM-versterkt systeem

fader niet ondersteund

dip-switchinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Voertuigtoepassing:

Mitsubishi Outlander (CWO) 08/2014 - 08/2018
Mitsubishi Pajero (V80) 07/2015 - 08/2018

De volgende signalen worden geleverd:

Herimporteerde voertuigen of voertuigen met andere software kunnen mogelijk niet compatibel zijn qua functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA

stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand 75 Ohm min.
2 relaisspoelweerstanden 150 Ohm min.

SWC

OEM versterkt systeem ondersteund
360° OEM camerasysteem ondersteund

Geschikt voor:
Mitsubishi Outlander 2014-2018
Mitsubishi Pajero 2015-2018
