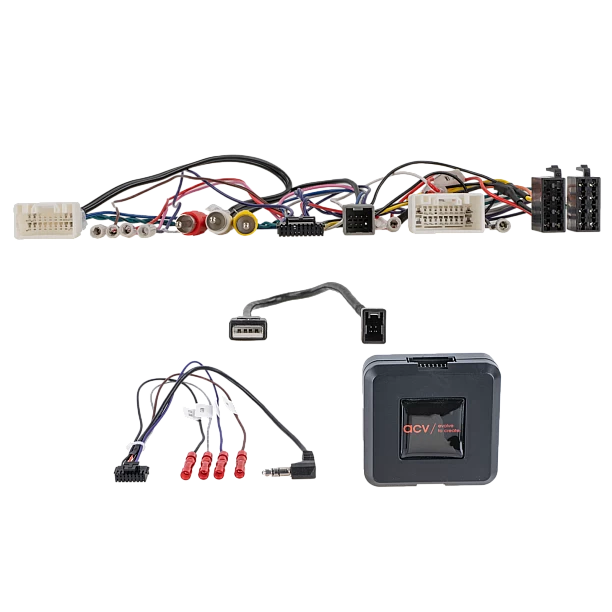

Stuurwiel bediening Mitsubishi L200/Outlander - Multilead Camera/Amp (42smt012)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: 18-pins / 20-pins / 8-pins Mitsubishi
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM AUX > RCA(m) rood/wit
connector: OEM USB > USB-A
connector: OEM 360°-camerasysteem > RCA(m) geel

voertuigen met OEM-versterkt systeem

fader niet ondersteund

dip-switchinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Voertuigtoepassing:

Mitsubishi L200 (KJ/KK/KL) 09/2019 - 2022
Mitsubishi Montero Sport (QE) 09/2019 - 2022
Mitsubishi Outlander (GFO) 09/2018 - 03/2022
Mitsubishi Pajero Sport (QE) 07/2019 - 2022
Mitsubishi Shogun Sport (QE) 07/2019 - 2022
Mitsubishi Triton (L200) 09/2020 - 2022

De volgende signalen worden geleverd:

Reïmporteerde voertuigen of voertuigen met andere software kunnen mogelijk niet compatibel zijn qua functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA

stroomverbruik meer dan 250 mA:
1 relais spoelweerstand min. 75 Ohm
2 relais spoelweerstand min. 150 Ohm

SWC
OEM versterkt systeem
360° OEM camerasysteem

Geschikt voor:
Mitsubishi L200 2019-2022
Mitsubishi Montero Sport 2019-2022
Mitsubishi Outlander 2018-2022
Mitsubishi Pajero 2019-2022
Mitsubishi Shogun Sport 2019-2022
Mitsubishi Triton 2020-2022
