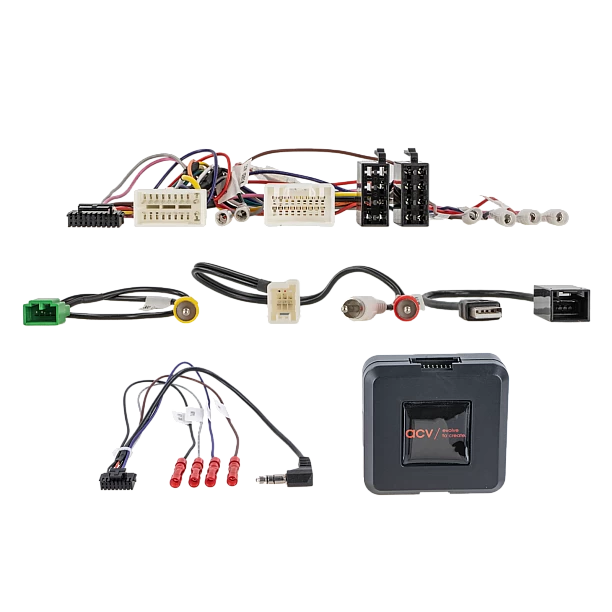

Stuurwiel bediening Mitsubishi Pajero Sport (QE) Multilead Camera/Amp (42xmt010)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: 18-pins / 20-pins / 8-pins Mitsubishi
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM AUX > RCA(m) rood/wit
connector: OEM USB > USB-A Opmerking:

CAN-bus

connector: 18-pins / 20-pins
connector: OEM 360°-camerasysteem > RCA(m) geel

voertuigen met OEM-versterkt systeem

fader niet ondersteund

dip-switchinstellingen voor de fabrikant van het retrofit-apparaat (zie de handleiding)

Voertuigtoepassing:

Mitsubishi Montero Sport (QE) 2016 - 06/2019
Mitsubishi Pajero Sport IV (QE) 07/2015 - 06/2019
Mitsubishi Shogun Sport (QE) 2016 - 06/2019

De volgende signalen worden geleverd:

Herimporteerde voertuigen of voertuigen met andere software kunnen mogelijk niet compatibel zijn qua functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA

stroomvereiste meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelweerstand min. 150 Ohm

SWC

OEM versterkt systeem ondersteund
360° OEM camerasysteem ondersteund

Geschikt voor:
Mitsubishi Montero Sport 2016-2019
Mitsubishi Pajero 2015-2019
Mitsubishi Shogun Sport 2016-2019
