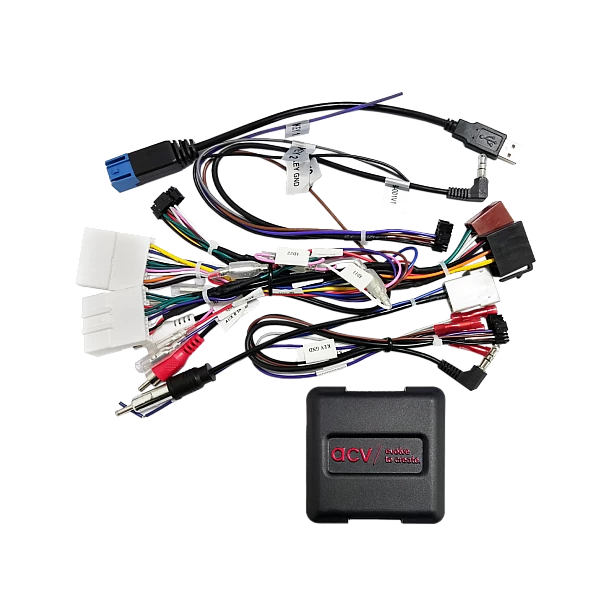

Stuurwiel bediening Nissan 20Pin/ 24Pin Multilead USB/ AUX

Productbeschrijving

Deze stuurwielbedieningsadapter is speciaal ontwikkeld voor diverse Nissan-voertuigen en maakt het mogelijk om de originele stuurwielbedieningsfuncties te behouden bij vervanging van de fabrieksradio door een aftermarket-radio. Dankzij de 20-pin / 24-pin Nissan-connector zijn geen aanpassingen aan de voertuigbekabeling nodig. De adapter biedt aansluitingen voor OEM stuurwielbediening, antenne, AUX en USB. Ook worden datum- en tijdinstellingen in het voertuig ondersteund.

Geschikte voertuigen

• Nissan Micra (K14) 03/2017 – 08/2019*
• Nissan Pulsar (C13) 10/2014 – 06/2018
• Nissan Qashqai (J11) 03/2014 – 07/2017**
• Nissan Titan (H61) 2015 – 2019
• Nissan X-Trail (T32) 07/2014 – 07/2017

* Alleen voertuigen zonder OEM PDC / OEM achteruitrijcamera
** Alleen modellen met Acenta-uitrusting
Voertuigen zonder 360° OEM-camerasysteem

Belangrijke kenmerken

• Behoud van originele stuurwielbedieningsfuncties
• Ondersteuning van OEM AUX (Cinch rood/wit) en USB (USB-A) aansluitingen
• Aansluiting voor OEM antenne > DIN (m)
• Inclusief dipschakelaarinstellingen voor diverse aftermarket-radio’s (zie handleiding)
• Compatibel met CAN-bus
• Belastbaarheid uitgangen: max. 250 mA

Beschikbare signalen

• Rood: +12V Zündung Klemme 15
• Oranje: +12V verlichting Klemme 58
• Lila/wit: +12V achteruitsignaal
• Roze: snelheidssignaal
• Groen: massa GND handremsignaal
• Blauw: +12V antenneremote

Installatie-instructies & Veiligheid

1. Controleer vóór de installatie alle originele functies en voertuiginstellingen met de OEM-radio.
2. Ontkoppel het OEM-apparaat spanningsvrij en controleer alle interface-aansluitingen.
3. Configureer het interface en de kabelboom spanningsvrij volgens de handleiding.
4. Sluit de radio- en overige verbindingen aan volgens de handleiding van het aftermarket-toestel.
5. Sluit de installatie pas als laatste aan op spanning en voer een functietest uit.
6. Bij problemen:
   • Herstel de CAN-bus door terug te schakelen naar het OEM-apparaat
   • Controleer de interfaceconfiguratie en aansluitingen
   • Wijzigingen aan kabels of alternatieve aansluitingen uitsluitend door vakpersoneel
7. Wijzigingen aan de voorgeconfectioneerde kabelboom kunnen de productgarantie ongeldig maken.

Veelgestelde vragen

Hoe weet ik of deze adapter compatibel is met mijn voertuig?
Controleer de connectoren in uw voertuig en vergelijk deze met de 20-pin / 24-pin Nissan-stekkers van de adapter.

Wat moet ik doen als de stuurwielbediening niet werkt?
Controleer de configuratie en de bekabeling, voer eventueel een reset uit via het OEM-apparaat en controleer de CAN-busstatus.

Mag ik de kabelconfiguratie zelf aanpassen?
Alleen gecertificeerd vakpersoneel mag aanpassingen uitvoeren, en deze dienen vooraf gecontroleerd te worden op goedkeuringen van de fabrikant.

Leverancier

ACV is een gerenommeerde leverancier van hoogwaardige auto-accessoires en innovatieve oplossingen voor voertuigaanpassingen. Hun producten voldoen aan de hoogste kwaliteits- en veiligheidsnormen.
