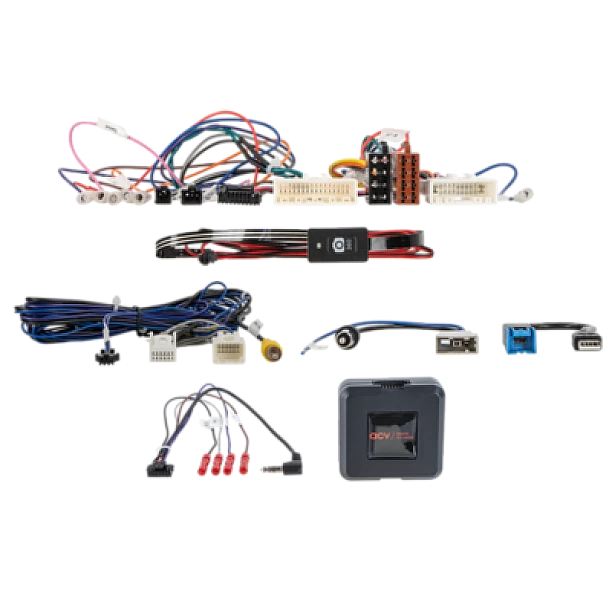

Stuurwiel bediening Nissan Navara 20Pin/32Pin Multilead 360 camera (42sns026)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

connector: 20-pins / 32-pins Nissan
connector: OEM SWC > 3,5 mm-aansluiting / losse draad
connector: OEM AUX > RCA(m) rood/wit
connector: OEM USB > USB-A
connector: OEM spiegelcamera > T-harnas
connector: OEM 360°-spiegelcamerasysteem > RCA(m) geel

Aansluiting van het camerasysteem op de achteruitkijkspiegel

voertuigen met modeluitrusting N-connecta met spiegelcamera
Voert uigen met modeluitrusting Tekna met 360 mittor camerasysteem

voertuigen zonder cameradisplay in de OEM HU

BC reset fabrieksinstellingen en herconfiguratie vereist als AUX-menu ontbreekt:
track forward / track back > functie kan worden omgewisseld

dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (zie handleiding)

Toepassing in voertuigen:

Nissan Navara (D231) 01/2016 - 07/2019
Nissan Terra 04/2018 - 2022

De volgende signalen worden geleverd:

Herimporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerrem signaal

belastbaarheid uitgangen: max. 250 mA

Stro omverbruik meer dan 250 mA:
1 relais spoelweerstand min. 75 Ohm
2 relaisspoelweerstand 150 Ohm min.

SWC

datum/tijdinstellingen ondersteund

360° OEM-camerasysteem ondersteund

Geschikt voor:
Nissan Navarra 2016-2019
Nissan Terra 2018-2022
