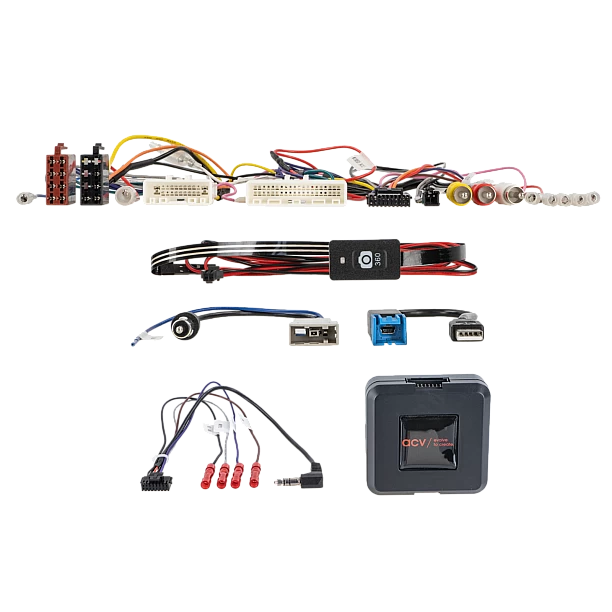

Stuurwiel bediening Nissan Voertuigen 20Pin/40Pin Multilead 360 Camera (42sns024)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 20-pins / 40-pins Nissan-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM AUX > cinch(m) rood/wit
Aansluiting: OEM USB > USB-A
Aansluiting: OEM 360° camerasysteem > cinch(m) geel

Voertuigen met OEM-navigatie
Voertuigen met 360° camerasysteem
Voertuigen met modeluitrusting N-Connecta
Voertuigen met modeluitrusting N-Vision

Voertuigen met modeluitrusting Tekna > Nissan Savety Shield niet ondersteund:
Bewegingsdetectie
Parkeerhulp
Vermoeidheidsdetectie
Dodehoekassistent

Datum/tijdinstellingen > FIS in AUX-stand

FIS-reset Fabrieksinstellingen en herconfiguratie vereist bij ontbrekende AUX-menuoptie
Track vooruit / Track achteruit > Functie kan omgewisseld zijn

AUX:
Controleer vóór de installatie of de aansluitingen correct zijn door te meten met een OEM-apparaat.

Dippschakelaar-instellingen voor de fabrikant van het retrofit-apparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Nissan Altima (L33) 06/2012 - 08/2018
Nissan Murano (Z52) 10/2014 - 04/2017
Nissan X-Trail (T32) 07/2014 - 07/2017

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: 250 mA max.

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielbediening

Datum/tijd instellingen ondersteund

360° OEM camerasysteem ondersteund

Geschikt voor:
Nissan Altima 2013-2018
Nissan Murano 2015-2017
Nissan X-trail 2014-2017
