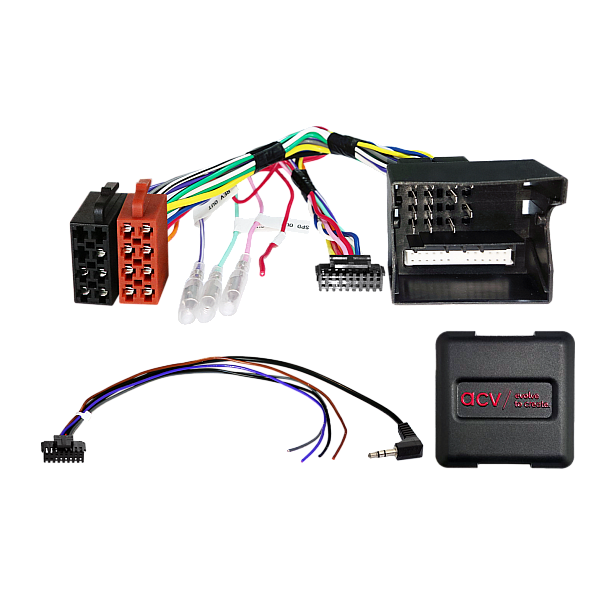

Stuurwiel bediening Opel Corsa (D) 2008-2014 40Pin Quadlock Multilead (42svx003)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-polige Quadlock Opel-connector
Aansluiting: OEM stuurwielafstandsbediening > 3,5mm jack / losse kabel
Aansluiting: Steunspanning > losse kabel

Voertuigen met OEM-apparaat CD30 / CD30 MP3 / CDC40 / CD50 / CD70 / DVD90

Aansluiting losse kabel:
rood: +12V ontstekingsstroom terminal 15 zekeringkast gezekerd

Voertuigen met interfacestoring na een lange gebruiksperiode:

1: OEM-apparaat aansluiten
2: CAN-bus-stilstand tot stand brengen
3: Alternatieve aftakking CAN-bus: 32-polige OEM-displaystekker Can High / Can Low > Pin 20 / Pin 23
4: Alternatieve aftakking CAN-bus: Comfort CAN naar klimaatregelsysteem

Ondersteunde voertuiginstellingen (zie BDA)

Dipschakelaarinstellingen voor de fabrikant van het retrofitapparaat (zie BDA)

Geschikt voor de volgende voertuigen:

Opel Corsa D (S07) 12/2008 - 11/2010
Opel Corsa D (S07) 01/2011 - 08/2014

De volgende signalen zijn voorzien:

Opnieuw geïmporteerde voertuigen of voertuigen met andere software kunnen incompatibel zijn wat betreft functies.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handrem signaal

Belastbaarheid uitgangen: 250 mA max.

Stroomvereiste groter dan 250 mA:
1 relais Spoelweerstand 75 Ohm min.
2 relais Spoelweerstand 150 Ohm min.

Stuurwielafstandsbediening

Ondersteunde voertuiginstellingen

Geschikt voor:
Opel Corsa 2008-2014
