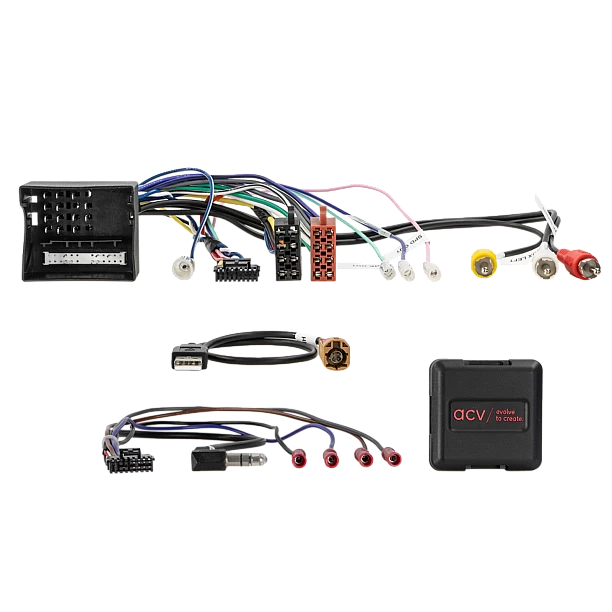

Stuurwiel bediening Porsche diverse voertuigen 40Pin Quadlock Multilead (42spo008)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Porsche-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM AUX > cinch(m) rood/wit
Aansluiting: OEM USB LVDS > USB-A
Aansluiting: OEM achteruitrijcamera > cinch(m) geel

Voertuigen met PCM 3.1 OEM-apparaat

Voertuigen zonder OEM 360° OEM-camerasysteem
Voertuigen zonder MOST OEM-geluidssysteem

Voertuigen met MOST OEM-geluidssysteem:
LFB Porsche diverse voertuigen 40-pins Multilead Amp MOST > Artikel: 42xpo007

PDC ondersteund
Voertuiginstellingen niet ondersteund

Dippschakelaar-instellingen voor de fabrikant van de retrofit-apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Porsche 911 (991) 11/2011 - 01/2017
Porsche Cayenne (92A/958) 05/2010 - 12/2017
Porsche Macan (95B) 04/2014 - 08/2018
Porsche Panamera (970) 09/2009 - 07/2016

De volgende signalen zijn beschikbaar:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: 250 mA max.

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielbediening
Stuurwielbediening

Geschikt voor:
Porsche 911 2011-2017
Porsche Cayenne 2010-2017
Porsche Macan 2014-2018
Porsche Panamera 2009-2016
