Stuurwiel bediening Volvo XC90 2004-2014 Amp Multilead (42svl003)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.

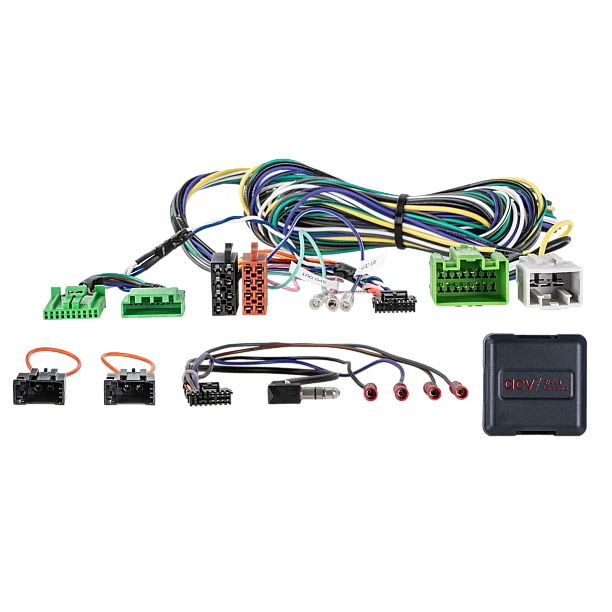

Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: OEM-versterker bypass > ISO
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: OEM-display > T-kabel
Aansluiting: OEM-versterker > glasvezelkabel Lus(f) Most-Ring

Voertuigen met OEM-versterker onder de passagiersstoel

Voertuigen zonder PDC achter

OEM-versterker bypass:
Luidsprekers voor/achter ondersteund
Luidspreker midden niet ondersteund
Subwoofer niet ondersteund

Voertuigen met OEM-tuner Silverbox in de kofferbak, nieuwe antenne vereist:
Glasplakantenne AM/FM DIN(m) 12V extern > Artikel: 151000-04
Glasklebeantenne AM/FM Fakra Z(f) 12V extern > Artikel: 151000-18
Glasklebeantenne AM/FM DIN(m) 12V extern > Artikel: 152000-38

Dippschakelaar-instellingen voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Volvo XC90 (C) 07/2002 - 09/2004
Volvo XC90 (C) 09/2004 - 05/2006
Volvo XC90 (C) 05/2006 - 09/2011
Volvo XC90 (C) 12/2011 - 07/2014

De volgende signalen zijn beschikbaar:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: 250 mA max.

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielbediening

Geschikt voor:
Volvo XC90 2004-2014
