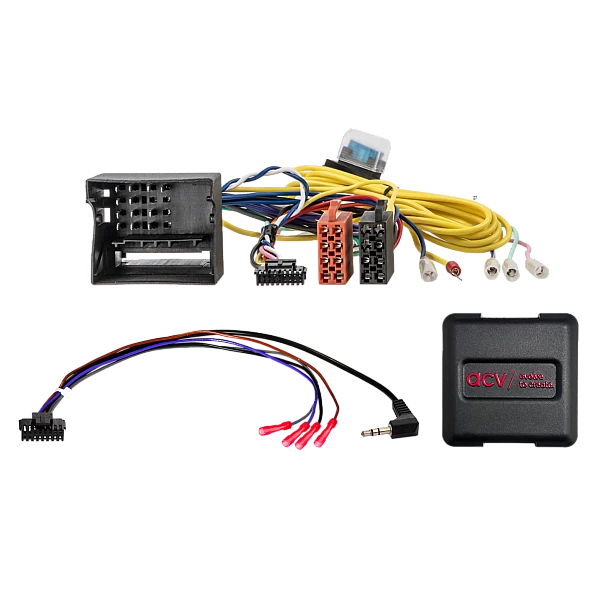

Stuurwiel bediening VW Crafter 2014-2016 40-Pins Quadlock / continu stroom

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

CAN-bus

Aansluiting: 40-pins Quadlock Mercedes-stekker
Aansluiting: OEM-stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: geel +12 V continu stroom klem 30 accu beveiligd

Voertuigen met RCD 3002 OEM-apparaat
Voertuigen met RNS 4001 / RNS 5001 OEM-navigatie

Voertuigen met continu stroomonderbreking

Voertuigen zonder continu stroomonderbreking:
LFB BMW/Mercedes/Smart/VW diverse voertuigen Quadlock > Artikel: 42a-1190-003

Voertuigen met RCD 2001 1-DIN OEM-apparaat:
LFB Mercedes diverse voertuigen ISO/10-pins ISO/Mini ISO > Artikel: 42a-1190-001

Dippschakelaar-instellingen voor de fabrikant van achteraf gemonteerde apparaten (zie BDA)

Geschikt voor de volgende voertuigen:

VW Crafter (2EC/2EK/2F) 07/2014 - 11/2016

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen qua functies incompatibel zijn.

rood: +12V ontsteking klem 15
oranje: +12V verlichting klem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidssignaal
groen: massa GND handremsignaal

Belastbaarheid uitgangen: 250 mA max.

Stroomverbruik groter dan 250 mA:
1 relais spoelweerstand 75 Ohm min.
2 relais spoelweerstand 150 Ohm min.

Stuurwielbediening

Geschikt voor:
Volkswagen Crafter 2014-2016
