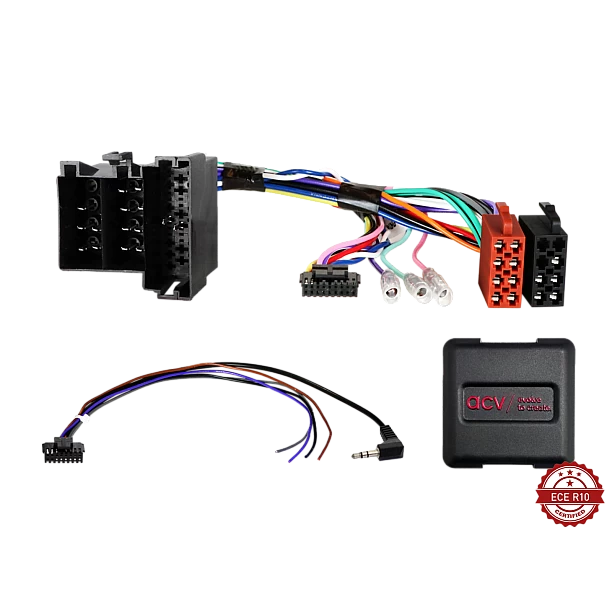

Stuurwiel bediening Alfa Romeo/Citroen/Fiat ISO/Mini ISO Multilead (42sct005)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

analoge SWC
CAN-bus

connector: ISO / Mini-ISO
connector: OEM SWC > 3,5 mm-aansluiting / losse draad

voertuigen met CAN-bus ISO-voedingsconnector
voertuigen met analoge SWC RC-A/GND/RC-B Mini-ISO-stekker, pinnen 10/11/12
voertuigen met Blue&Me > module moet geïnstalleerd blijven

voertuigen zonder +12V-ontstekingsklem 15

voertuigen Alfa Romeo met BOSE OEM-versterkt systeem:
+12V Amp versterkt systeem afstandsbediening > connector C1 Pin 6

Actieve systeemadapter Alfa Romeo/Lancia ISO>ISO > artikel: 13-1001-50
Actieve systeemadapter verschillende voertuigen ISO>ISO > artikel: 13-1190-50

voertuigen Citroën / Fiat / Peugeot:
voertuigen met 6 SWC-knoppen / functies

dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)

Toepassing per voertuig:

Alfa Romeo
Alfa Romeo 147 (973) 09/2007 - 04/2010
Alfa Romeo GT (937) 02/2004 - 10/2010

Citroën
Citroën Jumper (250) 10/2006 - 11/2011
Citroën Relay (250) 2006 - 2011*

Fiat
Fiat Ducato (ZAF 250) 06/2006 - 06/2011**

Peugeot
Peugeot Boxer (Y) 02/2007 - 07/2011**

De volgende signalen zijn beschikbaar:

Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerremsignaal

belastingscapaciteit uitgangen: max. 250 mA

stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelweerstand min. 150 Ohm

SWC

*voertuigen met open dashboard
**voertuigen met OEM HU

Geschikt voor:
Alfa Romeo 147 2007-2010
Citroën Jumper 2006-2011
Citroën Relay 2006-2011
Fiat Ducato 2006-2011
Peugeot Boxer 2007-2011
Peugeot RCZ 2010-2015
Alfa Romeo GT 2004-2010
