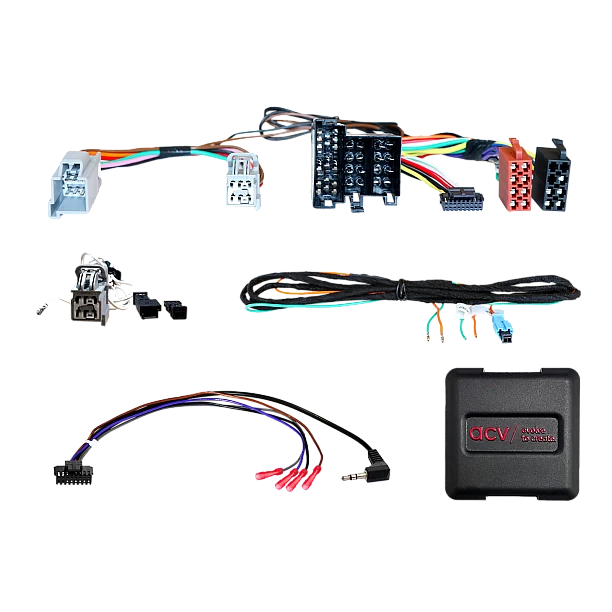

Stuurwiel bediening Citroen/Fiat/Opel/Peugeot ISO/Mini ISO Multilead

SStuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

analoge stuurwielbediening
LIN-bus telefoonfunctie

Aansluiting: ISO / Mini ISO
Aansluiting: OEM stuurwielbediening > 3,5 mm jack / losse kabel
Aansluiting: 6-pins Fiat T-kabelset > telefoon
Aansluiting: 6-pins Fiat T-kabelset > losse kabel T-connector LIN-bus besturingsapparaat zekeringkast (zie BDA)
Aansluiting: kabelset regeleenheid zekeringkast > snelheidssignaal / achteruitrijsignaal (zie BDA)

Voertuigen met radio-voorbereiding
Voertuigen met inductieve oplaadvoorziening > telefoonfunctie ondersteund

Voertuigen vanaf bouwjaar 2025 6-pins Fiat-stekker niet meer aanwezig:

Aansluiting 6-pins stekker losse kabel met T-connector op LIN-bus achter besturingsapparaat zekeringkast bestuurderszijde cockpit:
oranje/paars: LIN-bus bruine stekker tweede rij 9a

Stuurwielbedieningstoetsen > achterkant stuurwiel (zie BDA)

Aansluiting kabelset regeleenheid zekeringkast:
groen: snelheidssignaal zwarte 60-pins stekker > pin 22
oranje: achteruitrijsignaal +12V groene 60-pins stekker > pin 17

Dippschakelaar-instellingen voor de fabrikant van de achteraf gemonteerde apparatuur (zie BDA)

Geschikt voor de volgende voertuigen:

Citroën
Citroën Jumper (250) 07/2024 -2025
Citroën e-Jumper (259 07/2024 -2025
Citroën Relay (250) 2024 - 2025

Fiat
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2025
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 -2025

Opel
Opel Movano Cargo C (Y) 01/2024 - 2025
Opel Movano Electrik Cargo C (Y) 01/2024 - 2025

De volgende signalen worden beschikbaar gesteld:

Re-importvoertuigen of voertuigen met afwijkende software kunnen in functies incompatibel zijn.

Stuurwielbediening

Geschikt voor:
Citroën Jumper 2024-2025
Citroën Relay 2024-2025
Fiat Ducato 2021-2025
Opel Movano 2024-2025
