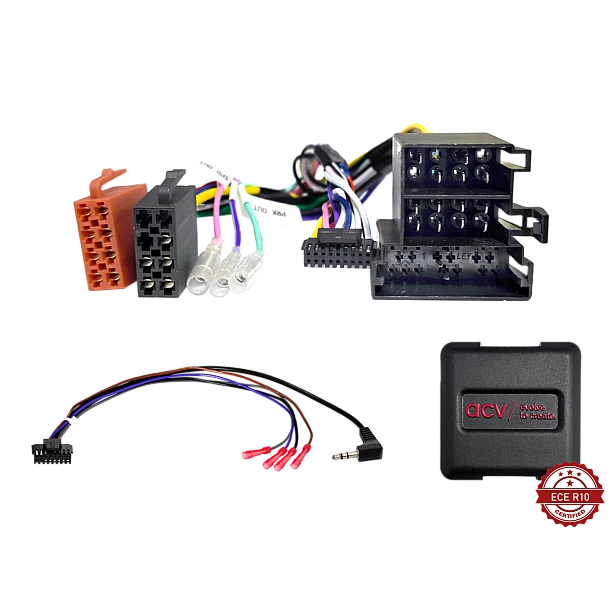

Stuurwiel bediening Citroen/Fiat/Peugeot 2006-2014 ISO Multilead (42sct006)

Stuurwielbedieningsinterface

Behoud de originele stuurafstandsbediening functies,
als u uw fabrieksradio inruilt voor een aftermarket radio.
Vergelijk de geïllustreerde connector van de adapter met
die in uw auto om ervoor te zorgen dat u de juiste heeft.

Controleer ook of een van de
gespecificeerde originele fabrieksradio is in uw voertuig geïnstalleerd!

Opmerking:

analoge SWC
CAN-bus

connector: ISO / Mini-ISO
connector: OEM SWC > 3,5 mm-aansluiting / losse draad

voertuigen met OEM-autoradio
voertuigen met 8 SWC-knoppen / functies
voertuigen met CAN-bus en analoge SWC in Mini-ISO-connector C2, pinnen 10/11/12

voertuigen met Blue&Me > Blue&Me-module moet geïnstalleerd blijven

dip-switch-instellingen voor de fabrikant van het retrofit-apparaat (raadpleeg de handleiding)

Toepassing per voertuig:

Citroën
Citroën Jumper (250) 10/2006 - 11/2011
Citroën Jumper (250) 11/2011 - 05/2014*
Citroën Relay (250) 2006 - 2011
Citroën Relay (250) 2011 - 2014*

Fiat
Fiat Ducato (ZAF 250) 06/2006 - 06/2011
Fiat Ducato (ZAF 250) 06/2011 - 05/2014*

Peugeot
Peugeot Boxer (Y) 02/2007 - 07/2011
Peugeot Boxer (Y) 07/2011 - 05/2014*

De volgende signalen zijn beschikbaar:

Re-geïmporteerde voertuigen of voertuigen met andere software kunnen qua functies incompatibel zijn.

rood: +12V ontstekingsklem 15
oranje: +12V verlichtingsklem 58
paars/wit: +12V achteruitrijsignaal
roze: snelheidspulssignaal
groen: GND parkeerremsignaal

belastbaarheid uitgangen: max. 250 mA

stroomverbruik meer dan 250 mA:
1 relaisspoelweerstand min. 75 Ohm
2 relaisspoelen weerstand min. 150 Ohm

SWC

*voertuigen zonder Delphi 2-DIN OEM HU pianozwart met centrale bedieningsknop
*voertuigen met Delphi 2-DIN OEM HU pianozwart met centrale bedieningsknop:
LFB Citroën/Fiat/Opel/Peugeot ISO CAN-bus/Mini ISO > artikel: 42xfa004

Geschikt voor:
Citroën Jumper 2006-2014
Citroën Relay 2006-2014
Fiat Ducato 2006-2014
Peugeot Boxer 2007-2014
